图纸幅面设置

583726396 · 发表于 2011-2-24 20:18:00

如果我要画一张长50米，高10米的图纸（设备总长和高），图幅如何设置（包括图框等等）。

nie8888 · 发表于 2011-2-25 06:51:00

调入现有的图纸，设好比例，然后打散图框，再用拉伸命令整体拉伸图框到需要长度，就可以用了，以前遇到加长的零件我都是这样做的

583726396 · 发表于 2011-2-25 08:04:00

谢谢，我试试看。

wjp · 发表于 2011-2-25 08:24:00

图框可以用现成的。根据要出图的大小选择图纸幅面为A4、A3、A2.

因为图形大小为50米×10米，即50000毫米*10000毫米，如果选用A4图幅，那么图纸比例至少大于50000/297，比如选择1：200的图纸比例就可以了

zhangfan · 发表于 2011-2-25 08:46:00

简单来说，就是设置图纸比例。
因为此种设备一般不会真的用1：1的图幅去画。
建议您设置为A0、3倍加长图框。比例可以选用1：30。如果不追求标准比例，可以选择1：25。
之后使用定制图框功能直接生成图框。
具体设置如下。

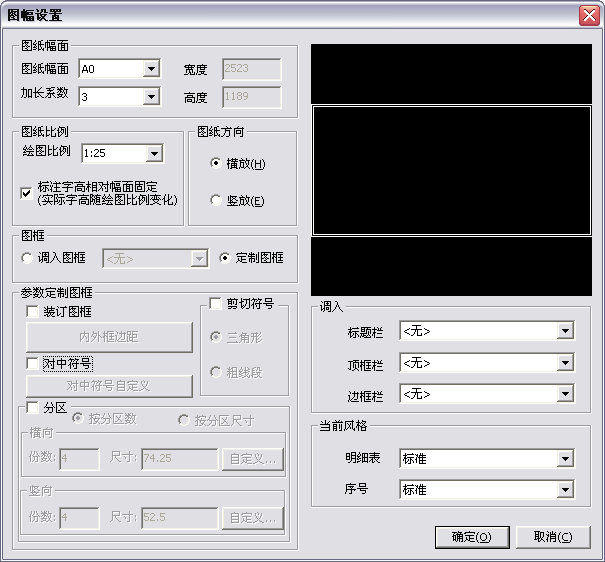

png

caxadaxia · 发表于 2011-2-25 15:29:00

调入现有的图纸，设好比例，然后打散图框，再用拉伸命令整体拉伸图框到需要长度，就可以用了，以前遇到加长的零件我都是这样做的
nie8888 发表于 2011-2-25 6:51:00

打散图框，这个主意也有啊
如果喜欢，可以用A4横放的图纸就可以了，比例设为 1：200
一般会用A3，比例为 1:150
不过用A2，A1，A0的图纸都可以，看图纸的复杂程度了，要反映细节的，就用大号的图纸。比例么，只要图全部放进图框就可以
最好选标准比例，也可以按需要选非标比例
A0图幅，比例可以用1:50

nie8888 · 发表于 2011-2-25 16:31:00

楼上的,是我看错了,如果是50米x 1米的设备要画图的话就需要加长的图框,可是电子图板没有这个功能

zhangfan · 发表于 2011-2-25 16:46:00

5楼截图中加长系数即设置加长幅面。利用定制图框功能可以直接生成加长图框。

caxadaxia · 发表于 2011-2-26 11:03:00

楼上的,是我看错了,如果是50米x 1米的设备要画图的话就需要加长的图框,可是电子图板没有这个功能
nie8888 发表于 2011-2-25 16:31:00

有这个功能啊
只不过加长后没有现成的图框，要自己画图框了。
这点caxa不好，应该自动加长已经选定的图框就更好了

nie8888 · 发表于 2011-2-26 11:24:00

才发现的,现在电子图板2011R2有图纸加长功能了,能自动调入加长图框,以前没有的
