求助，关于三维建模后出工程图的相对视图应用

霜白

求助，关于三维建模后出工程图的相对视图应用
零件主体的三视图是正确的，有个小附件是圆管，歪斜的状态；需要给这个小圆管出个详图，但相对视图没有能作为这个小圆管主视图的面，添加了个基准面但好像并不能作为视图的面只用，相对视图时选择主视图的面无法选中基准面；怎么添加一个能作为圆管主视图的面呢？

408231928

这样？ 玩主视图设置就行

霜白

408231928 发表于 2024-11-5 11:39
这样？ 玩主视图设置就行

先正视管口再投影出侧面是吗，只能这样？

408231928

霜白 发表于 2024-11-5 15:53
先正视管口再投影出侧面是吗，只能这样？

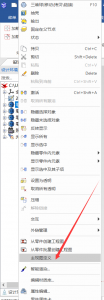

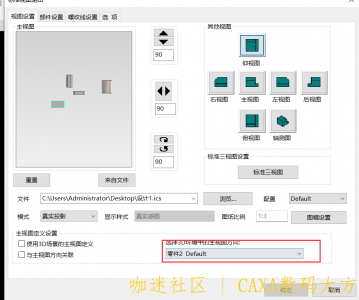

模型里面可以设置一个主视图面。选择模型右键--主视向设置就行了，之后去工程图里面设置投影的主试图就行了。只是我设置的主视图是管口，那有平面，好放置视图

霜白

408231928 发表于 2024-11-5 19:20
模型里面可以设置一个主视图面。选择模型右键--主视向设置就行了，之后去工程图里面设置投影的主试图就行 ...

基准面不能被作为视图的面嘛，只能是零件上的平面才可以，是嘛

408231928

霜白 发表于 2024-11-6 08:29
基准面不能被作为视图的面嘛，只能是零件上的平面才可以，是嘛

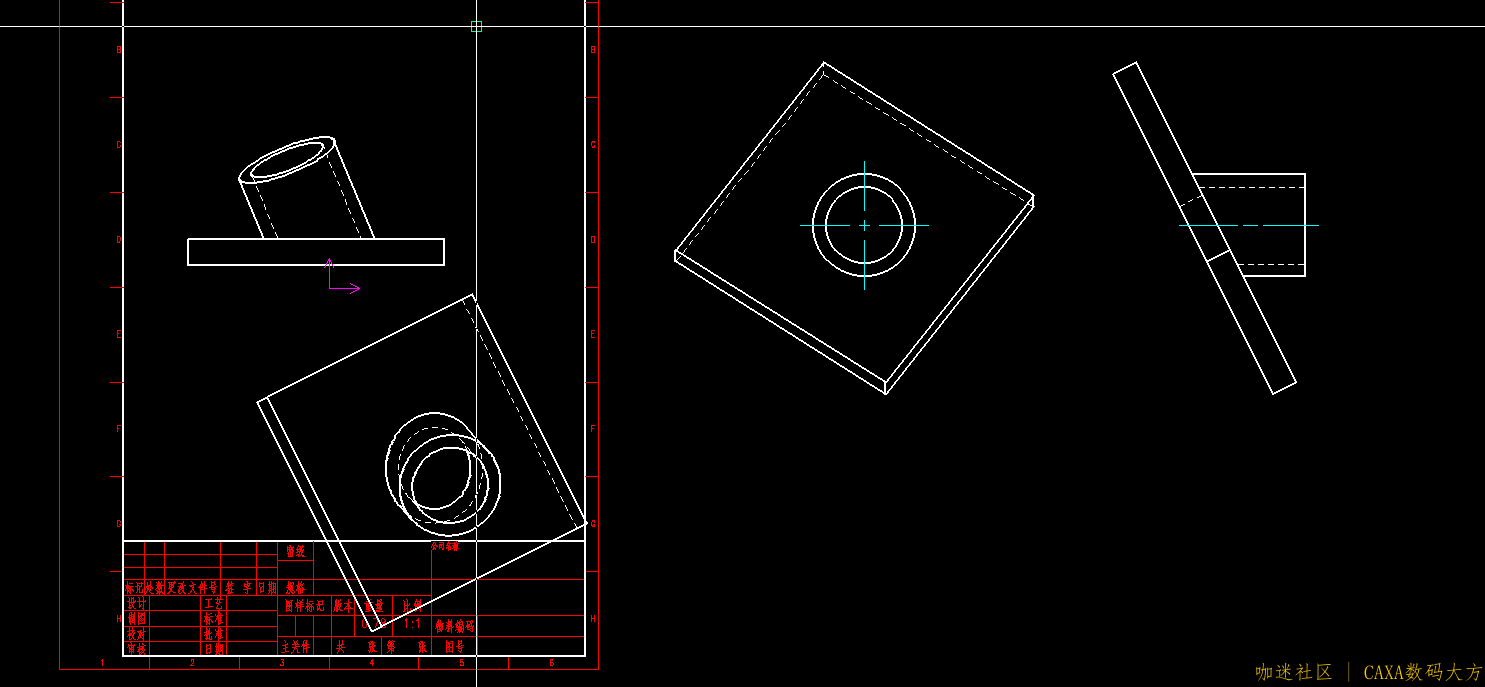

。看了命令，需要几何图素，平面选不到，而且工程图里面的相对视图就是专门给工程零件模式用的，也选择不了平面。工程零件模式使用相对视图，有点类似于sw的焊接实体单独出图。
