caxa2022实体设计新增功能简介及点评

happyrat · 发表于 2022-3-20 11:40:21

happyrat · 发表于 2022-3-20 11:48:57

本帖最后由 happyrat 于 2022-3-20 12:32 编辑

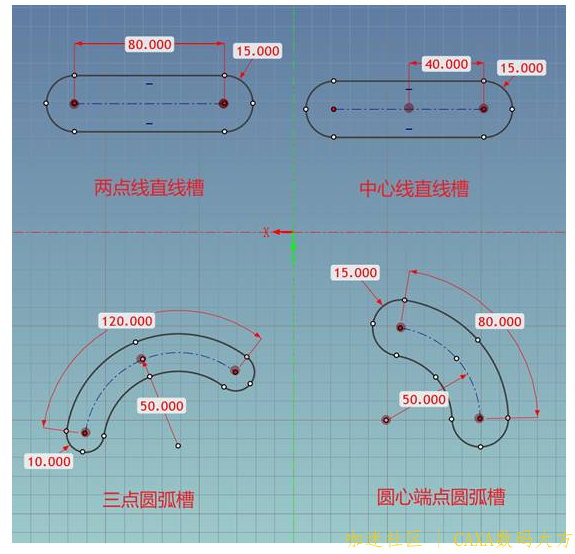

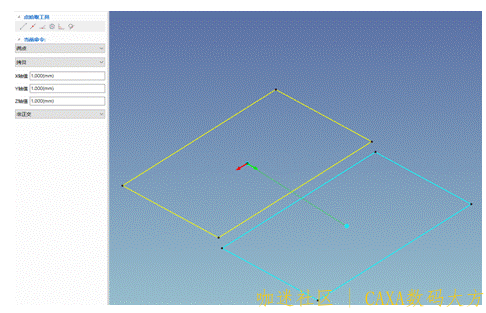

1. 草图键槽在草图中，绘制区域内添加四种类型键槽绘制功能，分别为两点线直槽口、中心线直槽口、三点圆弧槽口、圆心端点圆弧槽口。

功能入口：草图→绘制→两点直线槽

点评：其他软件早就有这个功能，这个是多年问题。一朝解决，在草图设计中确实方便了不少。


happyrat · 发表于 2022-3-20 11:54:47

本帖最后由 happyrat 于 2022-3-20 12:00 编辑

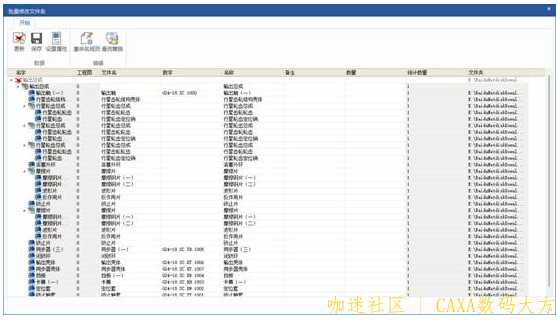

2. 批量修改零部件属性在产品设计尤其是改型设计时，经常需要修改整个产品的名称和代号等BOM信息，使用“批量修改”功能可以实现对整个装配里的零部件BOM信息的批量编辑。

功能入口：文件→批量修改

点评：实用，大大减轻了图纸修改的劳动强度。

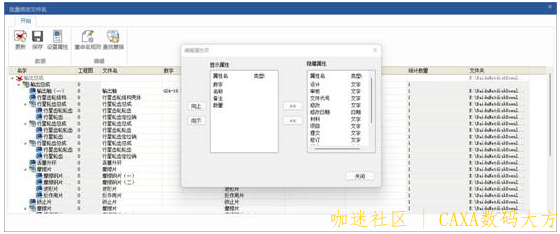

设置属性:可以设置在窗口中显示的属性列

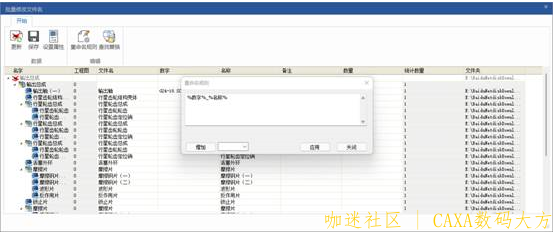

重命名规则：通过设置字符串重命名规则进行磁盘文件名批量修改

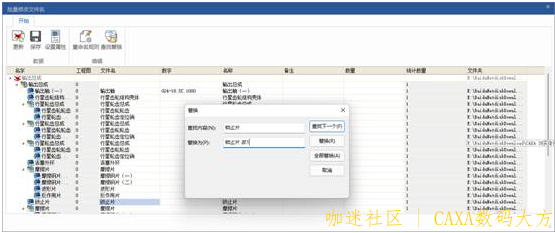

查找替换：根据给出的字符查找、替换对应的项目。

happyrat · 发表于 2022-3-20 12:01:26

本帖最后由 happyrat 于 2022-3-20 12:32 编辑

3. 三维曲线功能的增强及改进
移动曲线：使用移动曲线功能实现对三维曲线的拷贝和移动，支持通过指定距离和指定两点位置两种方式操作。

功能入口：三维曲线→修改→移动曲线

点评：以后就可以在一个三维曲线里实现，不需要再重新复制一个三维曲线，结构树上简洁不少

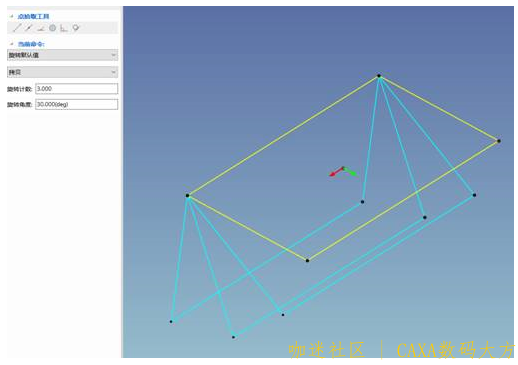

旋转曲线：使用旋转曲线功能实现对三维曲线的空间旋转，支持拷贝和移动。

功能入口：三维曲线→修改→旋转曲线

点评：优化了三维曲线操作，使用更灵活

happyrat · 发表于 2022-3-20 12:15:11

本帖最后由 happyrat 于 2022-3-20 12:33 编辑

4. 曲面投影线支持框选

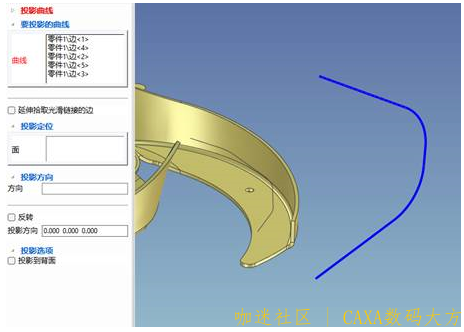

在使用三维曲线中的曲面投影线功能进行投影时，可以框选需要投影的曲线。

功能入口：三维曲线→曲面投影线

点评：大大减少了使用鼠标点选多段曲线的次数，减轻操作负担

happyrat · 发表于 2022-3-20 12:19:29

本帖最后由 happyrat 于 2022-3-20 12:34 编辑

5. 替换模型

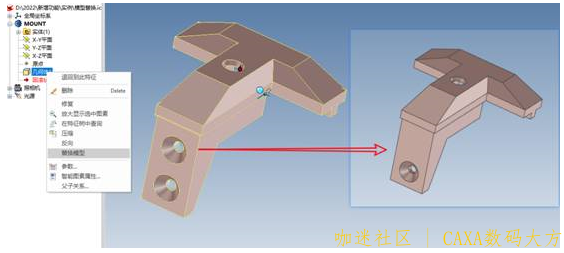

对于导入的模型在2022版本中支持“替换模型”，用新的模型替换原来导入的模型。但需要注意如何原来的模型有几何被参考引用，替换后参考关系会丢失。

功能入口：设计树选中导入几何体→替换模型
点评：此功能相当实用，非常利于方案的修改和优化，重点刚需


happyrat · 发表于 2022-3-20 12:26:25

本帖最后由 happyrat 于 2022-3-20 12:35 编辑

6. 自动投影尺寸

在2022版本中对投影视图时投影尺寸的功能做了改进，在原来的版本中只有在标准视图输出的选项中选择“真实尺寸”才能投影尺寸，在2022版本中取消了此项限制，只需要在投影对象中选择需要投影的尺寸类型即可。

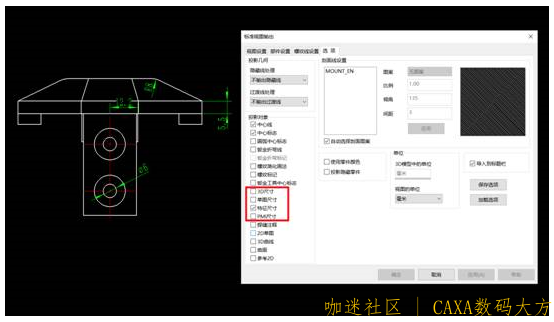

功能入口：三维接口→标准视图→选项→特征尺寸、3D尺寸、草图尺寸、PMI尺寸

点评：特别注意的是所有尺寸（除PMI尺寸）必须再三维里设置为转换到工程图，具体就是选择尺寸右键，勾选转换到工程图

happyrat · 发表于 2022-3-20 12:38:33

本帖最后由 happyrat 于 2022-3-20 12:40 编辑

7. 文档切换速度优化

为了减少在文档窗口切换时的时间，在2022版本增加了是否启动工具条的选项，取消这个选项在文档切换时会不加载工具条，从而加快文档切换的速度。

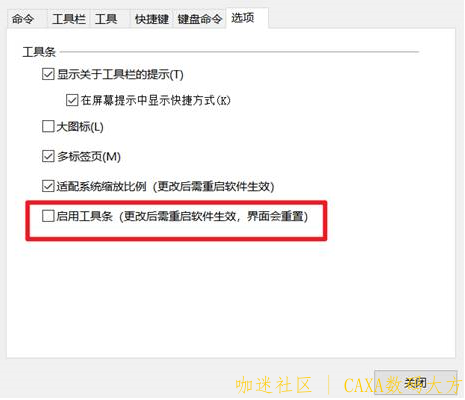

功能入口：选项卡空白处鼠标右键→自定义→选项→启用工具条（取消前面的√）

点评：此优化速度不是很明显，有待提高


happyrat · 发表于 2022-3-20 13:36:15

8. 支持CATIA模型PMI信息的导入

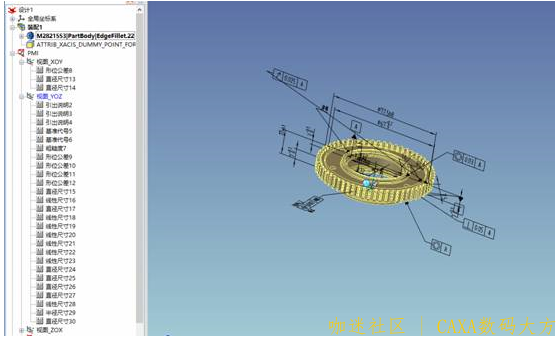

在2022版本中，能够将CATIA图纸中的视图和三维标注信息集成到实体设计中，并且视图和三维标注的链接关系也能保留，可以方便的在实体设计中选择视图查看对应视图中的三维标注。支持的类型主要有尺寸标注、形位公差、粗糙度、基准，文本。

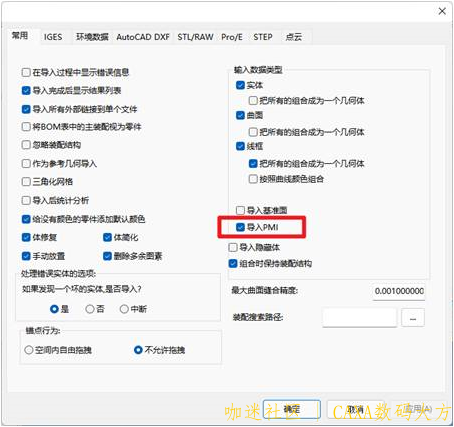

功能入口：装配→导入几何→菜单→导入选项→导入PMI

点评：希望以后增加更多其他软件格式这方面的导入和导出


happyrat · 发表于 2022-3-20 13:42:07

9. 测量工具改进

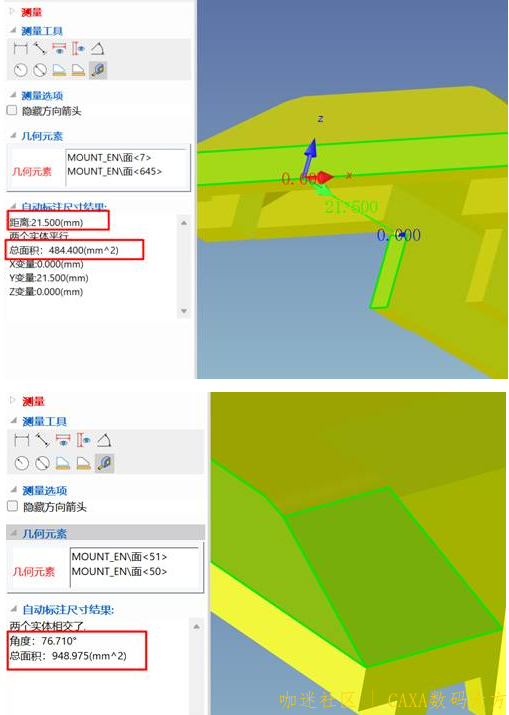

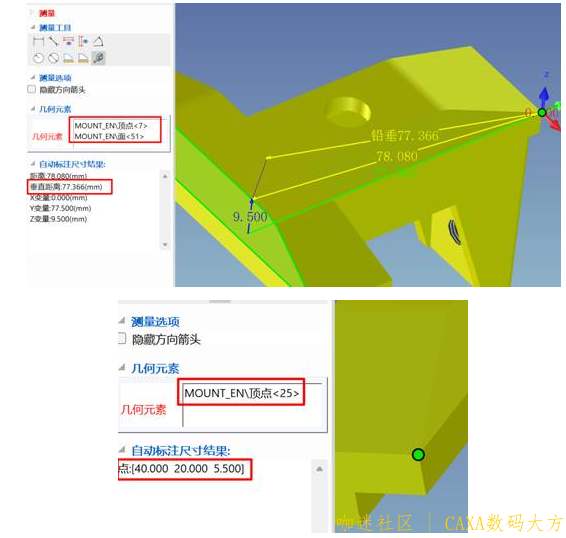

测量工具进行了增强，在不点击测量工具的情况下，当选取测量元素时，可以直接在下边的状态栏中显示结果，原来版本只能显示出边的长度与面的面积，2022版本当选取两个边或面及以上时则会将长度或面积累加。能够显示点的坐标、点与点线面的距离、线与线面的距离、面与面的距离、两直线边的角度、两平面的角度。

功能入口：工程标注→智能测量

点评：这样提高了多面测量的效率，就是属性栏文字偏小，希望大一号
