请大咖帮帮忙

xingdieyu · 发表于 2021-10-28 21:04:30

本帖最后由 xingdieyu 于 2021-10-28 21:07 编辑

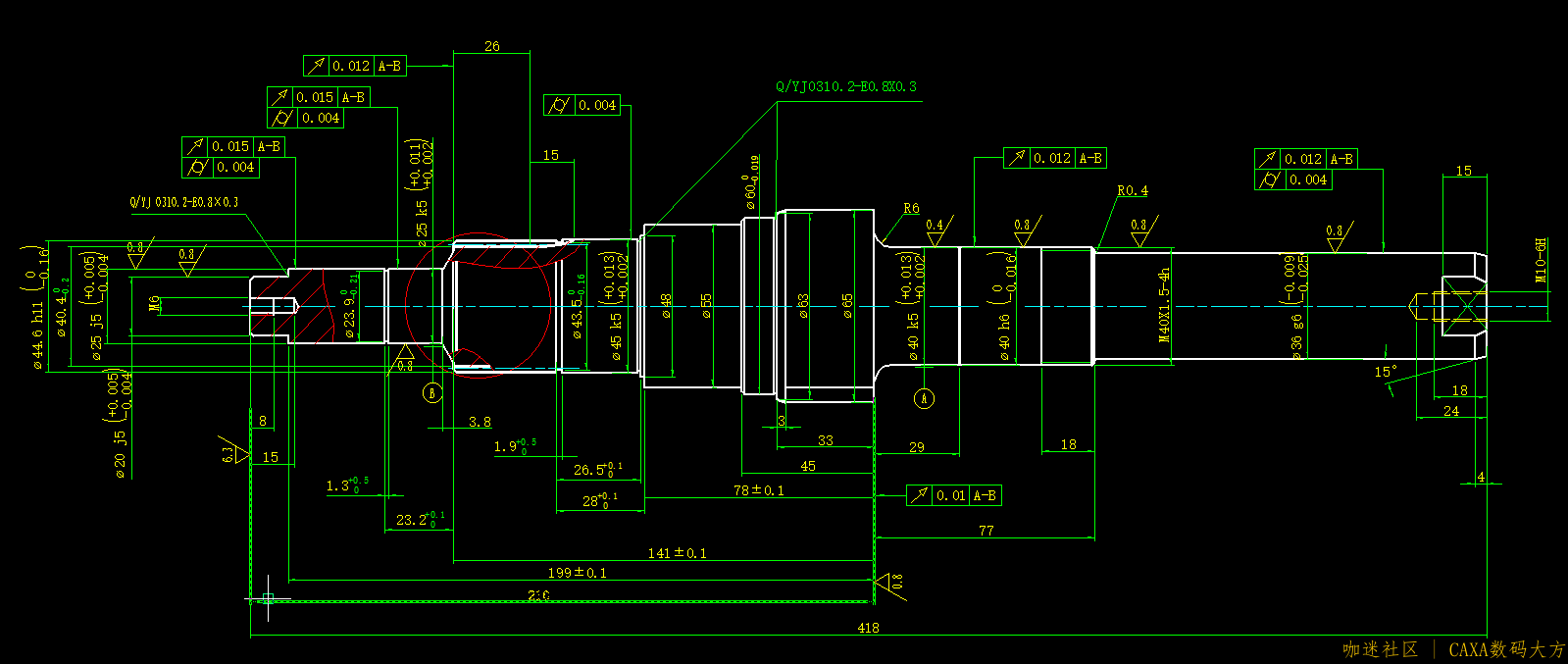

请大咖帮我画一下这个图，

wangzz502 · 发表于 2021-10-29 11:05:54

好累呀，太懒了

sxlfr · 发表于 2021-10-30 21:07:01

楼主这是要画实体图吗？

xingdieyu · 发表于 2021-11-6 14:10:26

当然是啊。渐开线和轴交接处不会做

海龙 · 发表于 2021-11-6 21:46:38

中间画条线，直接旋转，再在工具中把孔加上去

cyzhlybwgl · 发表于 2021-11-7 20:47:45

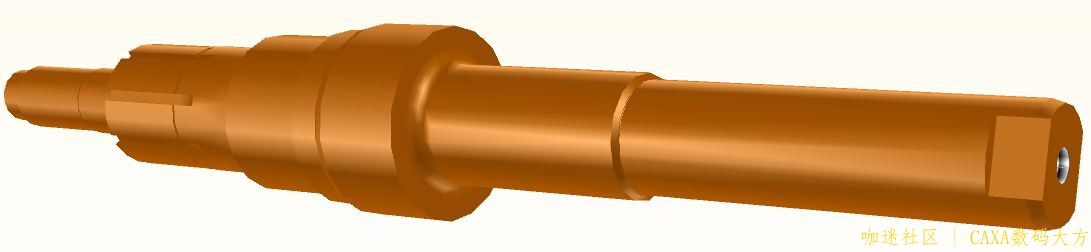

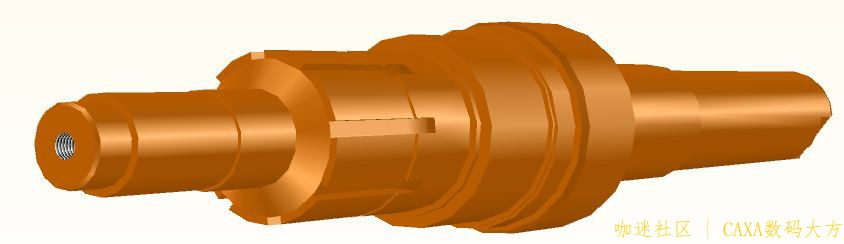

1.按所给的图，粗略画了一下
因尺寸看不清，只是按逐步
拉伸画的，若尺寸很清楚用
旋转更方便了。
2.图上画的，不知是单键、花键槽
还是齿轮，按花键大致画了一下。
参考！
