焊接标注，如何引出2个箭头？

8 主题	29 帖子	140 积分

Rank: 1

积分: 140

发消息

发表于 2020-4-3 13:58:11 | 显示全部楼层 |阅读模式

焊接标注，如何引出2个箭头？

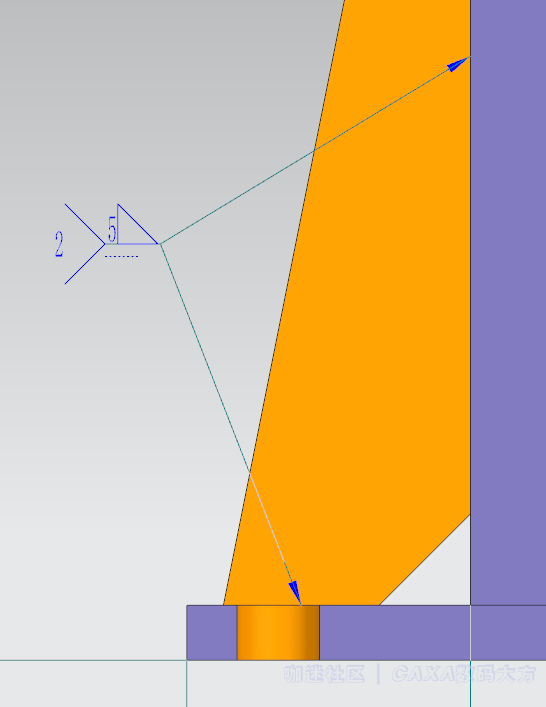

像这样子的。我说的是二维图，不是三维里的PMI啊。

回复

使用道具举报

8 主题	29 帖子	140 积分

Rank: 1

积分: 140

发消息

楼主| 发表于 2020-4-3 14:11:26 | 显示全部楼层

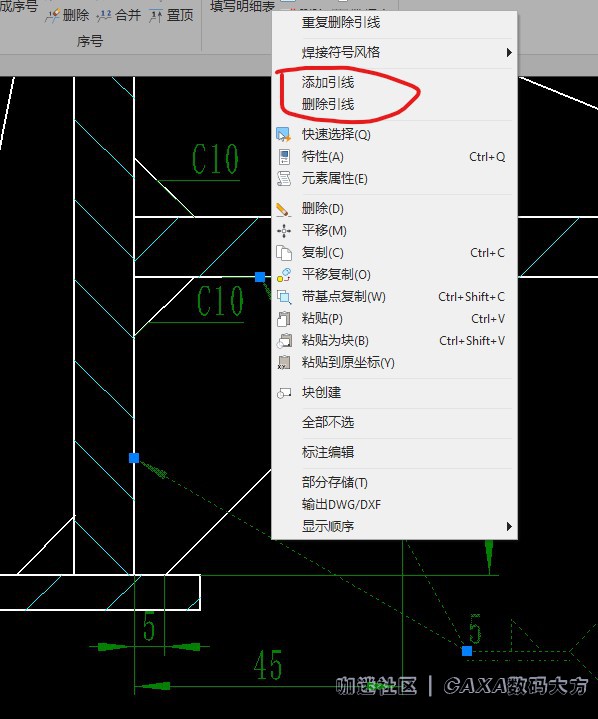

哦，原来在焊接标注上右键，就有添加引线的功能。我就说嘛，我们大Caxa怎么会没有这个功能！
批注 2020-04-03 140925.jpg

批注 2020-04-03 140925.jpg
