实体设计制作个人工作室徽章

zhangfan

作为负责电子图板的产品工程师，实体设计软件我一直没怎么了解过。其实我对三维参数化建模软件的一直很感兴趣。因为三维更才是更接近于设计本源的工程模型表达方式。我们再做设计时实际上都是先进行三维空间想象再绘制到软件中的。进行二维绘图时，工程师要先在脑中进行二维投影，再画出各个视图。这一过程不仅需要更多地占用工程师的设计思考时间，也容易出错，并且部分情况还需要三个以上的试图才能表达清楚。同时，绘制多个尺寸紧密相关视图本身就是一种浪费设计时间的行为。这不仅因为要重复绘制多个投影，更因为投影之间的相关数据不能关联，从而导致图纸的修改十分麻烦。
本着重在掺和的精神，这次使用实体设计在工程模式下做了一个个人工作室的徽章，以下是模型原文件：

乾阳健标志-变形设计 乾阳健标志-变形设计.rar (1.33 MB, 下载次数: 3)

2012-1-20 15:32 上传

点击文件名下载附件
rar
阅读权限: 255

zhangfan

完成徽章后，又利用徽章的变形设计混合工程模式和创新模式进行了一个简单的建模，以下是模型原文件：
卦立方
卦立方.part1.rar (4.2 MB, 下载次数: 5)

2012-1-20 15:38 上传

点击文件名下载附件
rar
阅读权限: 255

卦立方.part2.rar (4.2 MB, 下载次数: 4)

2012-1-20 15:38 上传

点击文件名下载附件
rar
阅读权限: 255

卦立方.part3.rar (4.2 MB, 下载次数: 4)

2012-1-20 15:38 上传

点击文件名下载附件
rar
阅读权限: 255

卦立方.part4.rar (2.25 MB, 下载次数: 4)

2012-1-20 15:38 上传

点击文件名下载附件
rar
阅读权限: 255

这个文件稍大，所以进行了分包压缩。请下载全部4个文件后放在同一目录下解压。

zhangfan

这次向王工和冯工简单学习了一下实体设计的部分功能，在工程模式下做了“乾阳健标志-变形设计”这个全约束的模型。模型实体本身并不复杂，不过进行了全部尺寸的参数定义和控制，可以通过简单的几个参数实现装配体模型的整体尺寸变更。最后利用定义好的参数表轻松做出了变形设计。

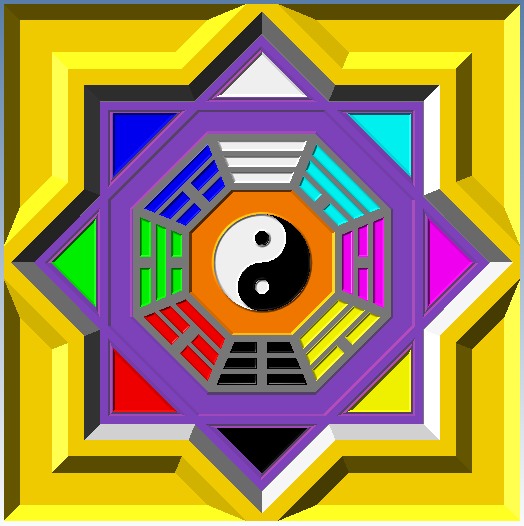

变形设计“标准”参数系列效果：

png

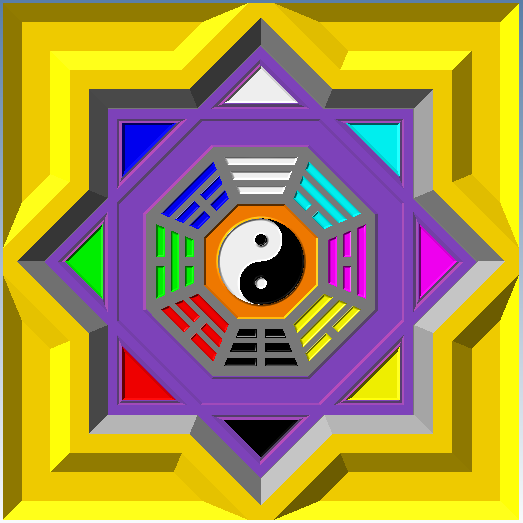

变形设计“宽幅”参数系列效果：

png

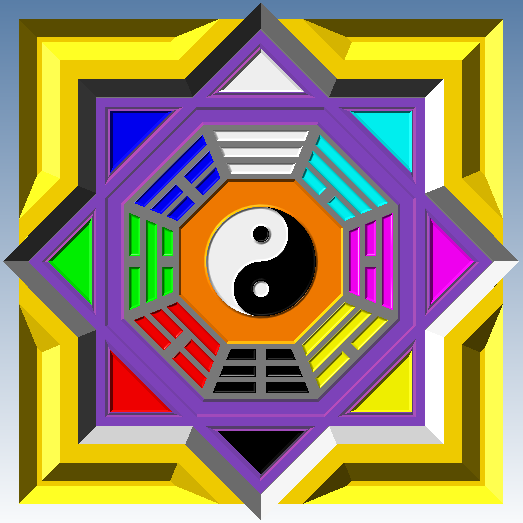

变形设计“辐射”参数系列效果：

png

工程模式下如果定义了全约束和参数，就不能像创新模式那样通过拖拽包围盒进行自由尺寸编辑。为此我还专门总结了使用总比例定义模型参数的简单原则，为模型添加了完全控制的缩放比例。

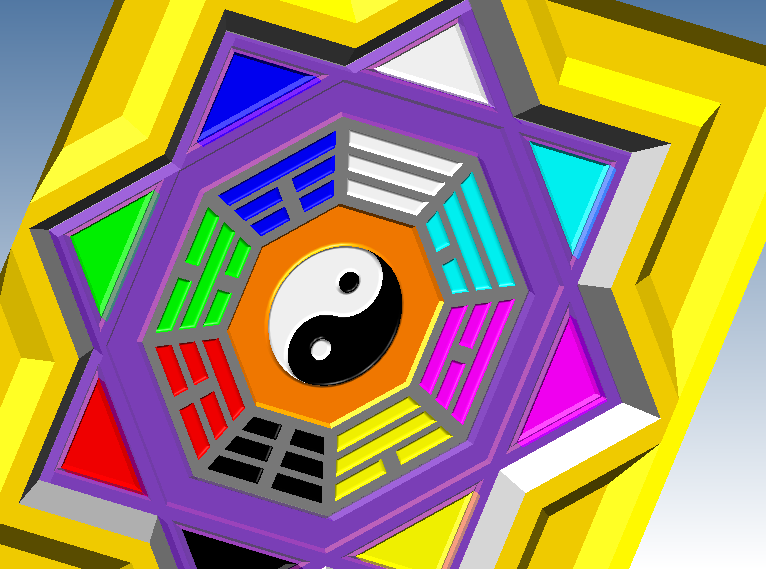

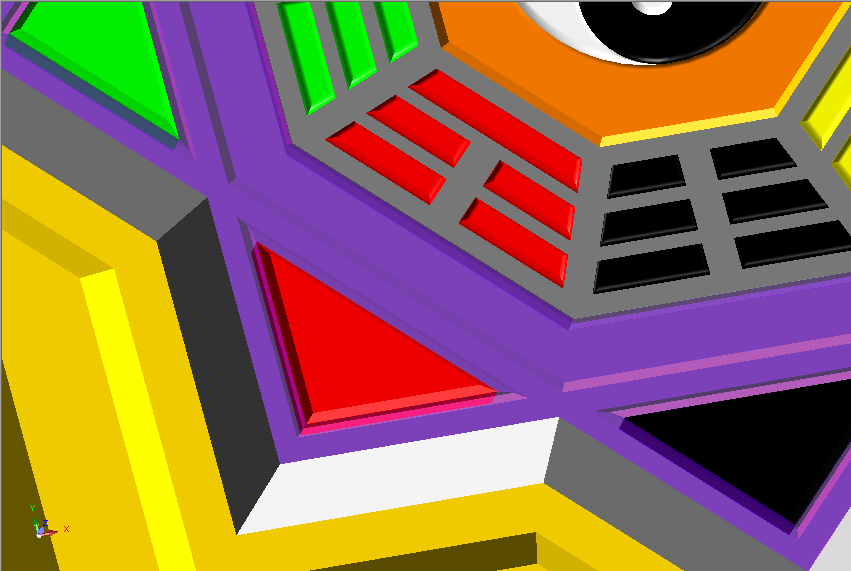

下面是简单的模型细节展示：

png

png

png

zhangfan

感觉实体设计进行全参设计还是比较简单的，用SolidWorks做了一个相同的模型，SW里面实现这个从三维特征设置参数控制方面要比实体设计简单一些（因为实体设计的特征要在设置数据时手工输入变量）。但是从总体的参数关联控制和实现变形设计方面，我觉得还是实体设计要方便很多，并且参数表的形式更容易理解和维护。相比之下SW的方程式要在模型上操作。虽然直观但是从尺寸的选择关联，到整体的数据关系维护都非常复杂。如果头脑条理不清晰的话，很容在复杂装配体建立方程式的过程中自己乱掉。而相比之下，实体设计可以让全部具有重要数据关联性的零件建立在同一个文件中，参数表也是最直观数据表，显示参数可以根据选择对象进行过滤，模型和参数相关性简单明了。这种应用方式特别适合参数化控制的部件库。期待实体设计也能够有像电子图板那样的可以手工定义的图库，这建立在纯参数化平台上的开放式图库可要比电子图板的图库机制先进多了。

yxwuse

张工太敬业了。佩服佩服

西山居士

过程很祥细。作品很漂亮。

804219

学习 张工 敬业 精神   也给你拜个年  祝；今 年 CAXA 更上一层楼

zhangfan

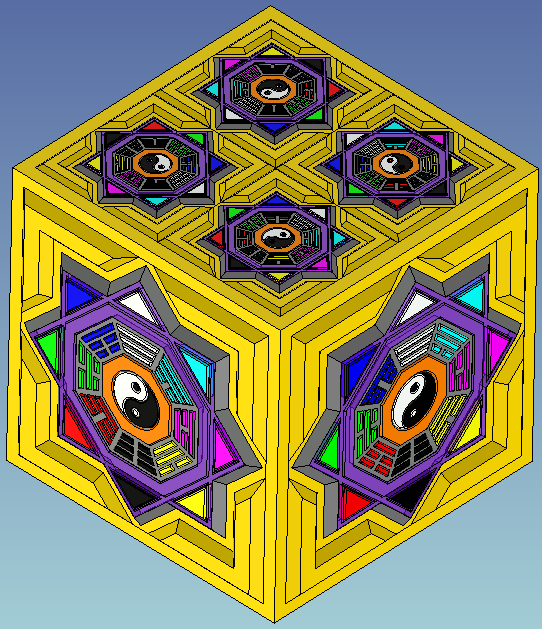

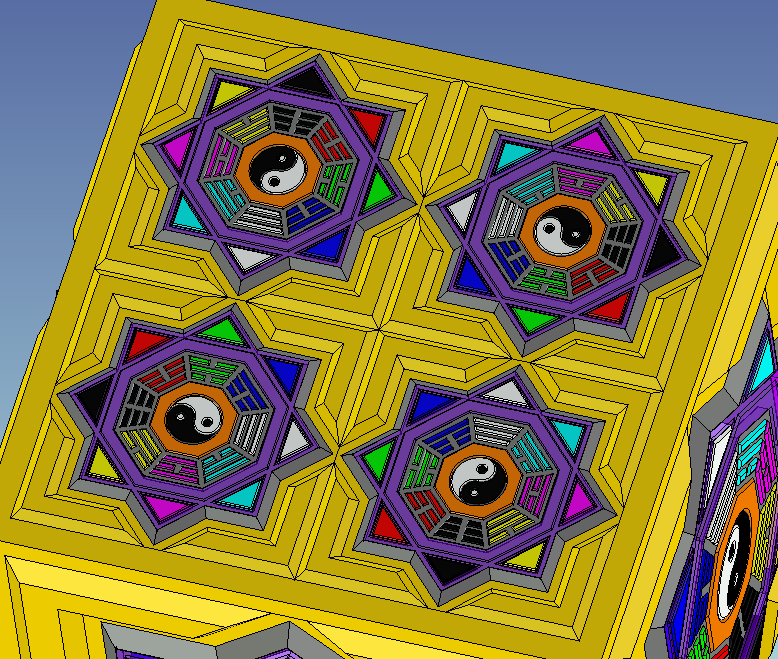

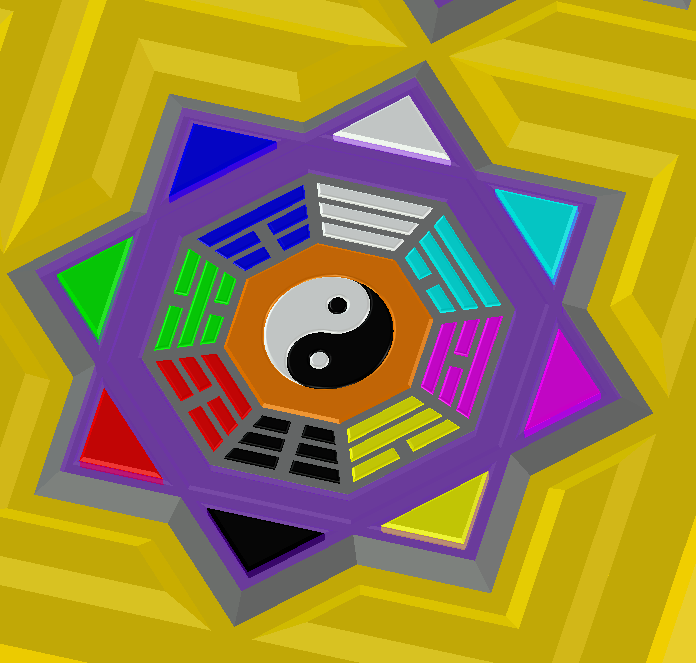

利用自定义的比例缩放系数，我又混合工程模式和创新模式制作了一个卦立方：

png

png

png

添加了变形设计后，利用设计元素库直接拖拽出来，简单装配就完成。

zhangfan

以下是部分录像，展示参数化后的装配和改形过程：
参数驱动装配体.part1.rar (4.61 MB, 下载次数: 10343)

2012-1-21 10:14 上传

点击文件名下载附件
rar

参数驱动装配体.part2.rar (4.61 MB, 下载次数: 10584)

2012-1-21 10:14 上传

点击文件名下载附件
rar

参数驱动装配体.part3.rar (3.62 MB, 下载次数: 10038)

2012-1-21 10:14 上传

点击文件名下载附件
rar

zhangfan

感谢各位捧场。
