企业背景

宁夏小牛影像设备有限公司是西北地区唯一从事传统与数字照片冲印设备研发、设计、生产及销售的技术密集型高新技术企业。经过八年艰苦创业，现已发展成为国内数字影像处理、数码冲印行业的知名企业，产品在质量与技术先进性上可与国际同类产品相毗美。产品销往国内32个省、市、自治区，在印度、韩国、马来西亚、俄罗斯等国际市场上销量也十分可观。公司近期独立研发制造的国内首款激光数码冲印机，不仅打破了国外同类产品在中国的垄断，而且使中国的数码影像技术走在了世界的前列。

SM2560L                               L2448

企业面临挑战

2004年，伴随公司的快速发展和国内外市场需求，更新设计理念，减短产品研发设计周期，提升设计品质成为公司当前亟待解决的问题。经过多方比较，综合考虑，小牛公司于2004年引进了CAXA实体设计、电子图板、工艺图表、制造工程师等系列软件。

小牛公司之所以选择CAXA，主要因为：一、CAXA公司拥有比较完整的企业信息化解决方案，拥有良好的技术支持和售后服务；二、该软件易学易用，有一定基础的机械技术人员在较短的时间内就可以很熟练的掌握这些软件的使用，从而大大缩短产品设计周期；三、CAXA系列软件的价格与其他同类软件相比要便宜十几倍，CAXA凭借强大的功能和较高的性价比赢得企业青睐，同时也为企业节省不少资金。

实施方案

CAXA工程技术人员根据小牛影像设备有限公司情况，制定了适合企业的解决方案。

● 市场部根据要求，制定出技术文件，转达给技术部门。

● 技术部门使用电子图板进行产品二维总体方案设计，再使用实体设计进行三维详细设计，将钣金展开件转换成为DXF文件。

二维设计

三维设计

3.应用电子图板出工程图

工程图

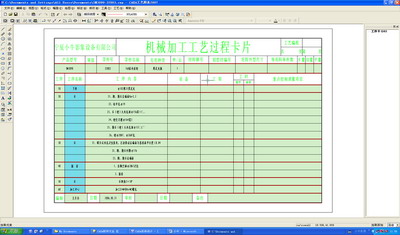

4.应用工艺图表制定工艺卡片

应用效果

伴随着CAXA软件的深入应用，设计部门的工作效率大幅提高。大多数多员工都能熟练掌握相应的CAXA软件的使用。可以说CAXA系列软件的使用给公司的发展和产品研发带来了新的面貌、新的生机，它不仅激发了设计、生产、装配人员的工作热忱，而且提升了公司产品的设计品质，增强了公司产品的市场竞争力。

CAXA实体设计能让我们在很短的时间里建模，同时还可以进行结构性干涉检查、机构仿真，而爆炸图的设计更是让装配人员对装配关系一目了然。

我个人认为电子图板的应用十分有效，通过电子图板出工程图效率非常高，一般几百个零件的工程图三四天时间就能够出完。例如实体结构改变再打开工程图时电子图板也跟着三维一起变动，工程图上还可以导入轴侧图这几个细节，简单明了。

CAXA系列软件引进之前，公司每设计一款新机器至少需要十几人花费半年多的时间，成型后还会不断地出现各式各样的问题，不仅极大的拉长了产品的生产周期，而且进一步减弱了产品在行业市场内的竞争力。自从引入CAXA系列软件后，不但产品设计周期缩短了四五倍，而且设计出来的机器问题也大大减少了。尤其是2007年，小牛公司使用CAXA系列软件设计生产的SM2560L、L2448的样机面世后，应客户要求在展览会现场就直接销售了，这在小牛公司是前所未有的。从2004年至今，小牛公司先后成功的应用CAXA系列软件设计制造出了多款新机型，目前产品市场前景良好。
