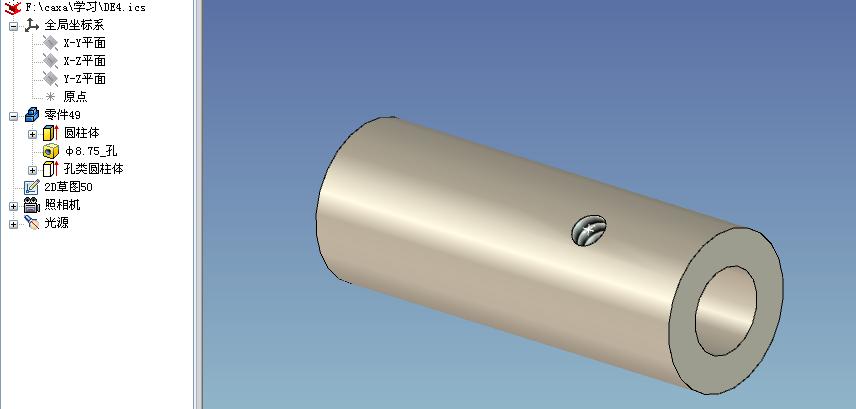

怎么做如图实体才能在下面的工程图中正确表达那螺纹孔

netyh · 发表于 2011-10-14 19:34:00

如题。才学这软件，不知道怎么弄了。请高手指点下。谢谢！

netyh · 发表于 2011-10-14 19:35:00

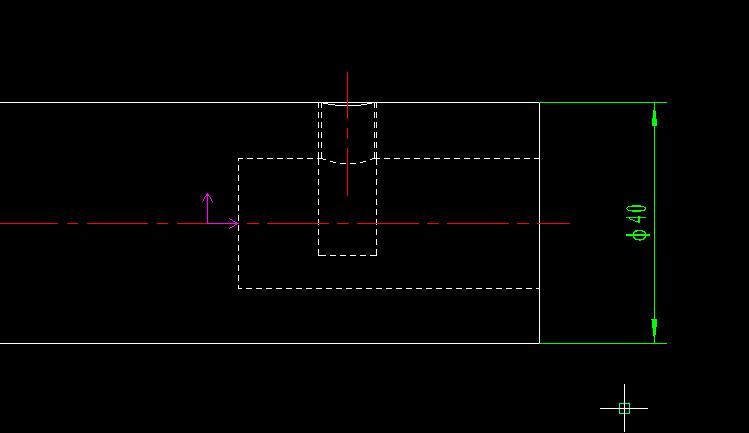

工程图中多了不应该有的虚线。

netyh · 发表于 2011-10-14 19:41:00

难道得在工程图中爆炸图后删除多余的线条吗？

happyrat · 发表于 2011-10-14 19:46:00

右键，选择视图属性，不显示隐藏线

netyh · 发表于 2011-10-14 19:47:00

就是要显示才能表达零件啊。

netyh · 发表于 2011-10-14 19:53:00

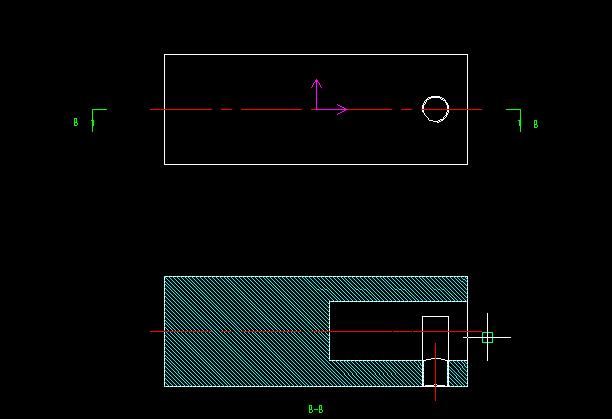

如果换方向，用剖面图表示，也不正确。

ahe · 发表于 2011-10-15 08:48:00

造成楼主的二维图多出虚线的原因是楼主在做实体螺孔时，将螺孔深度设定值选取的大于壁厚造成的。你可以有两种解决办法；1、在实体中将螺孔深度修改成和壁厚相适应的值，再重新生成二维图。2、在二维图中将多余的虚线删除，删除的方法很多这里就不在叙述。

netyh · 发表于 2011-10-15 19:32:00

什么叫“.......螺孔深度修改成和壁厚相适应的值”?那可是圆弧的哦。认真想想！！第2种叫不是方法的方法。

kbenxu · 发表于 2011-10-15 19:51:00

笑了把线删了

yangjiajiang · 发表于 2011-10-19 16:58:00

感同身受与楼主遇到同样的问题只有删掉希望在以后的版本中完善工能
