每周一练第三周：复杂零件造型

fengrongtan · 发表于 2011-9-16 14:47:00

根据附件中的两张图纸分别构造该零件的三维模型。<br>主要考察识图能力和复杂零件的三维造型能力。

传动头.exb (167.5 KB, 下载次数: 4231)

主阀体.exb (159.5 KB, 下载次数: 3675)

fengrongtan · 发表于 2011-9-16 15:36:00

我试了一下可以在实体里打开。又另存了两个2007版的，你试试。

传动头2007.exb (195.71 KB, 下载次数: 3599)

主阀体2007.exb (187.62 KB, 下载次数: 3760)

CAXApyh1913 · 发表于 2011-9-16 15:25:00

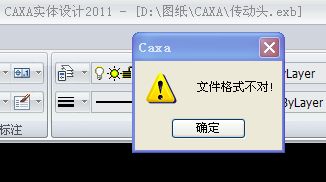

冯老师：下载后是图板文件，CAXA打不开，是什么格式的？

tuoshaohong · 发表于 2011-9-18 22:18:00

下载来，学习学习。

804219 · 发表于 2011-9-30 22:53:00

冯老师：打不开下载后是图板文件我用的是 2011 与 R3还有 2005 能转吗？我的邮箱是 392328568@qq.com谢谢

804219 · 发表于 2011-9-30 22:54:00

冯老师：打不开下载后是图板文件我用的是 2011 与 R3还有 2005 能转吗？如能转请多多帮忙我的邮箱是 392328568@qq.com谢谢

cncying11 · 发表于 2011-10-22 22:50:00

也没打开

jinshu2002 · 发表于 2011-10-22 13:16:00

分数不够啊

fengrongtan · 发表于 2011-10-28 11:24:00

本次练习主要考察读复杂工程图的能力。

l
读复杂工程图的方法：
（1）首先对应几个视图，初步确视图之间的关系。
（2）有剖视，找到相应剖切位置。
（3）画正交构造线作为的参考线。
（4）先做大局、再雕细节。

fengrongtan · 发表于 2011-10-28 14:18:00

l
根据工程图生成三维零件的方法：
（1）拷贝二维轮廓作为特征造型的草图。可以利用“图层隔离”功能。
（2）在其它视图上寻找特征操作、如拉伸的高度。
（3）通过三维球移动草图进行相对定位。
（4）充分利用图素库和拖放造型方法。
（5）和工程图对照检查。
