第六届CAXA3D大赛参赛作品分享（XA38黑狐狸系列—佼佼者）——回帖赠送原文件

zhaoxy · 发表于 2018-4-18 13:53:28

<div>

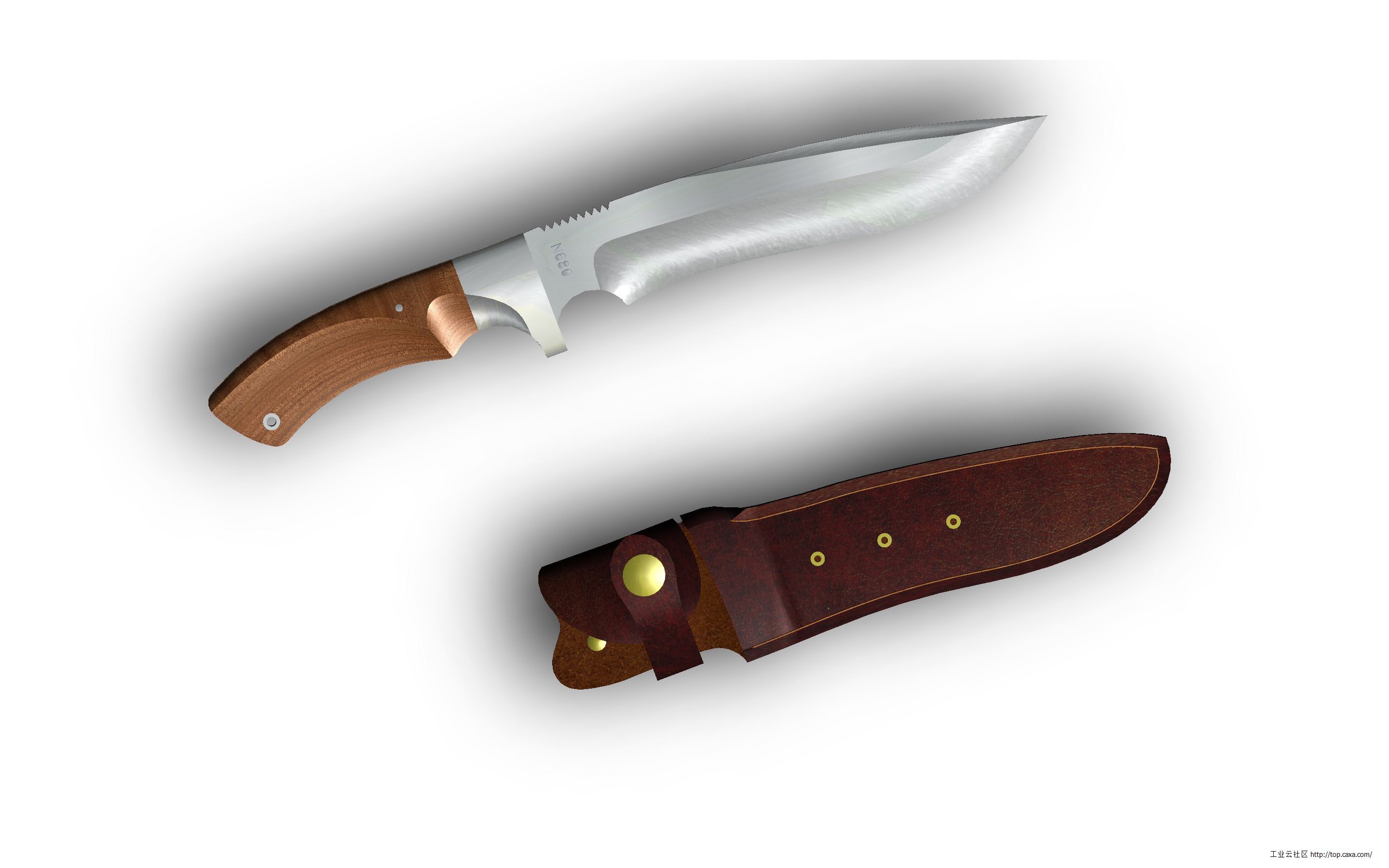

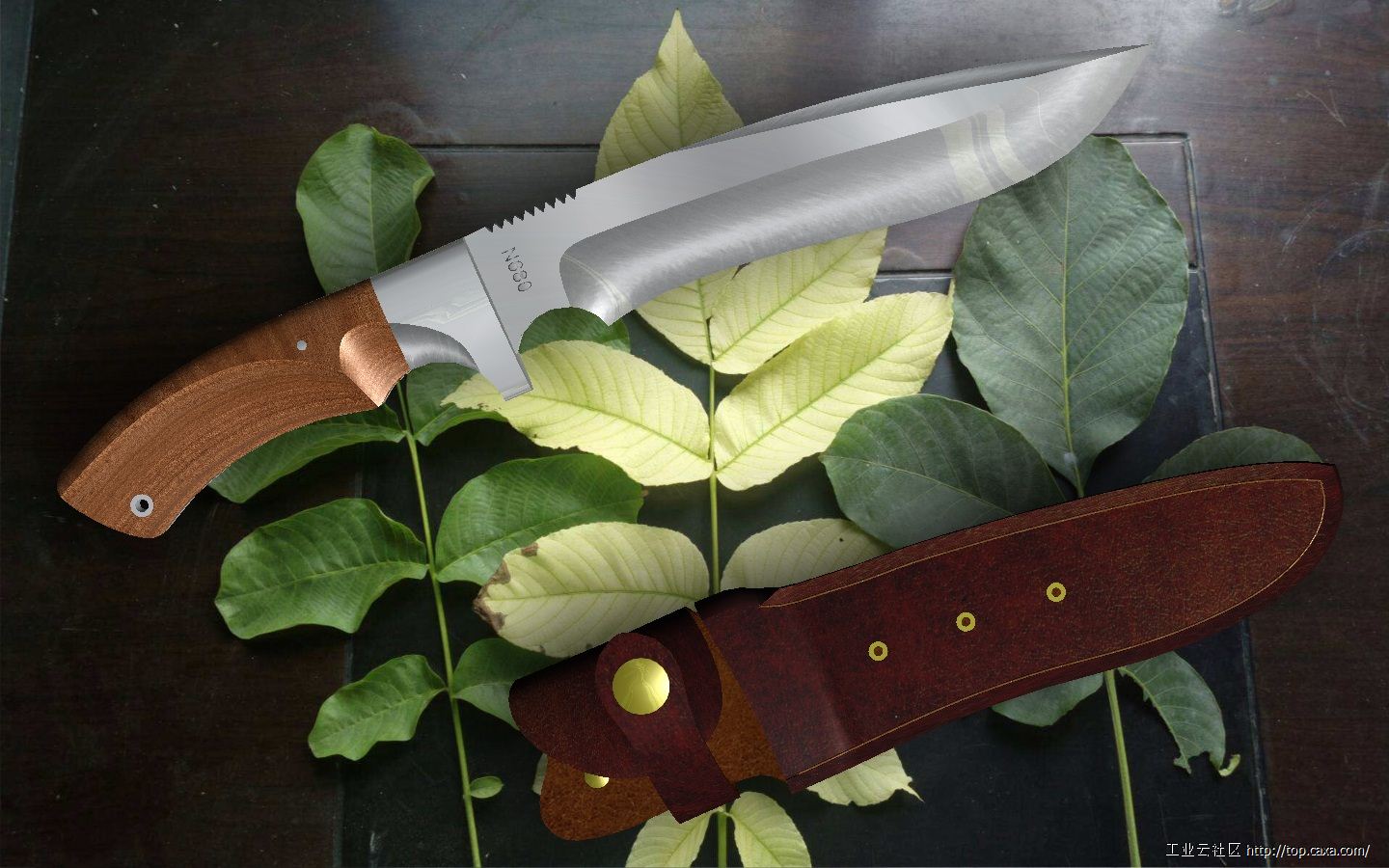

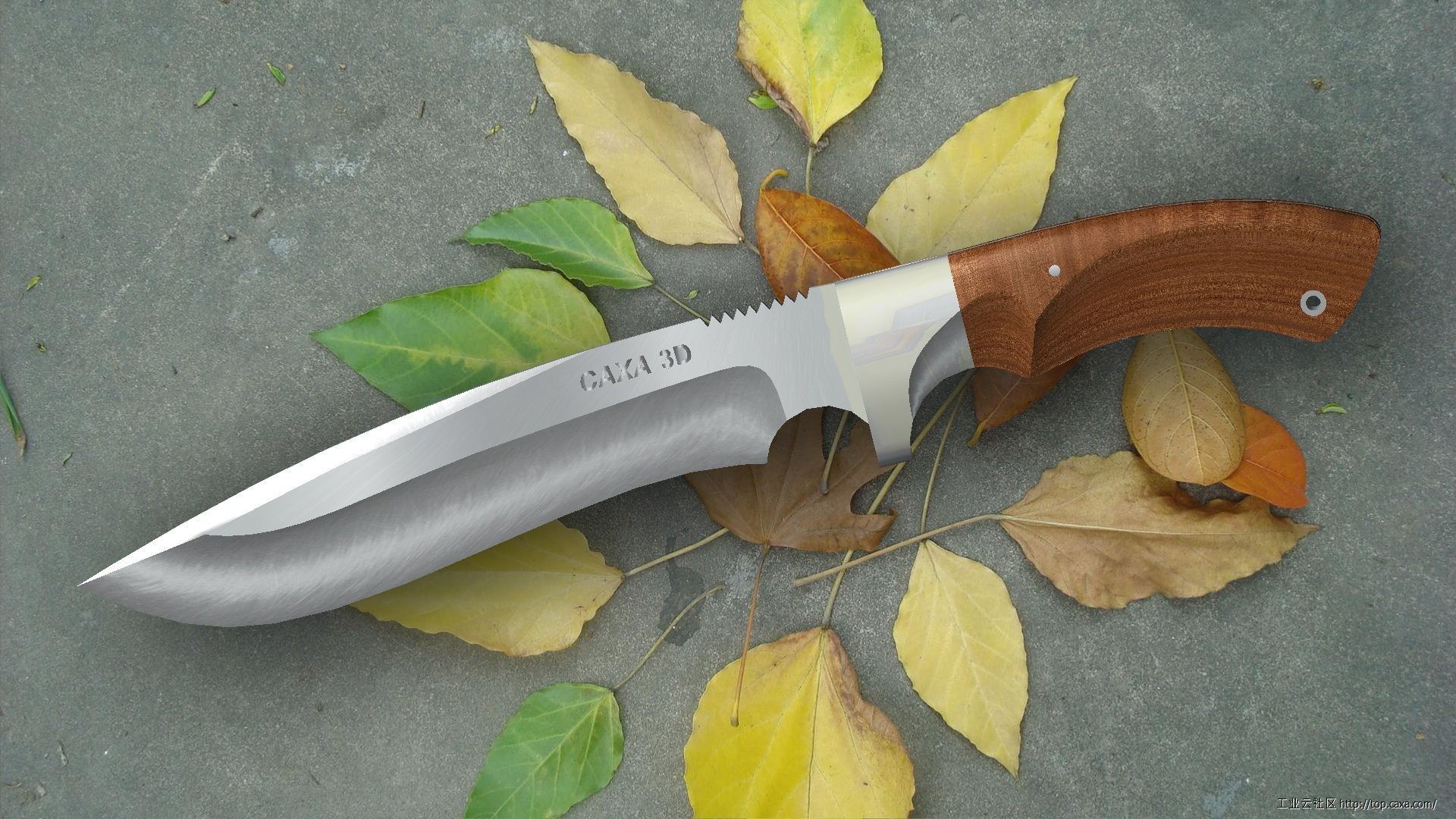

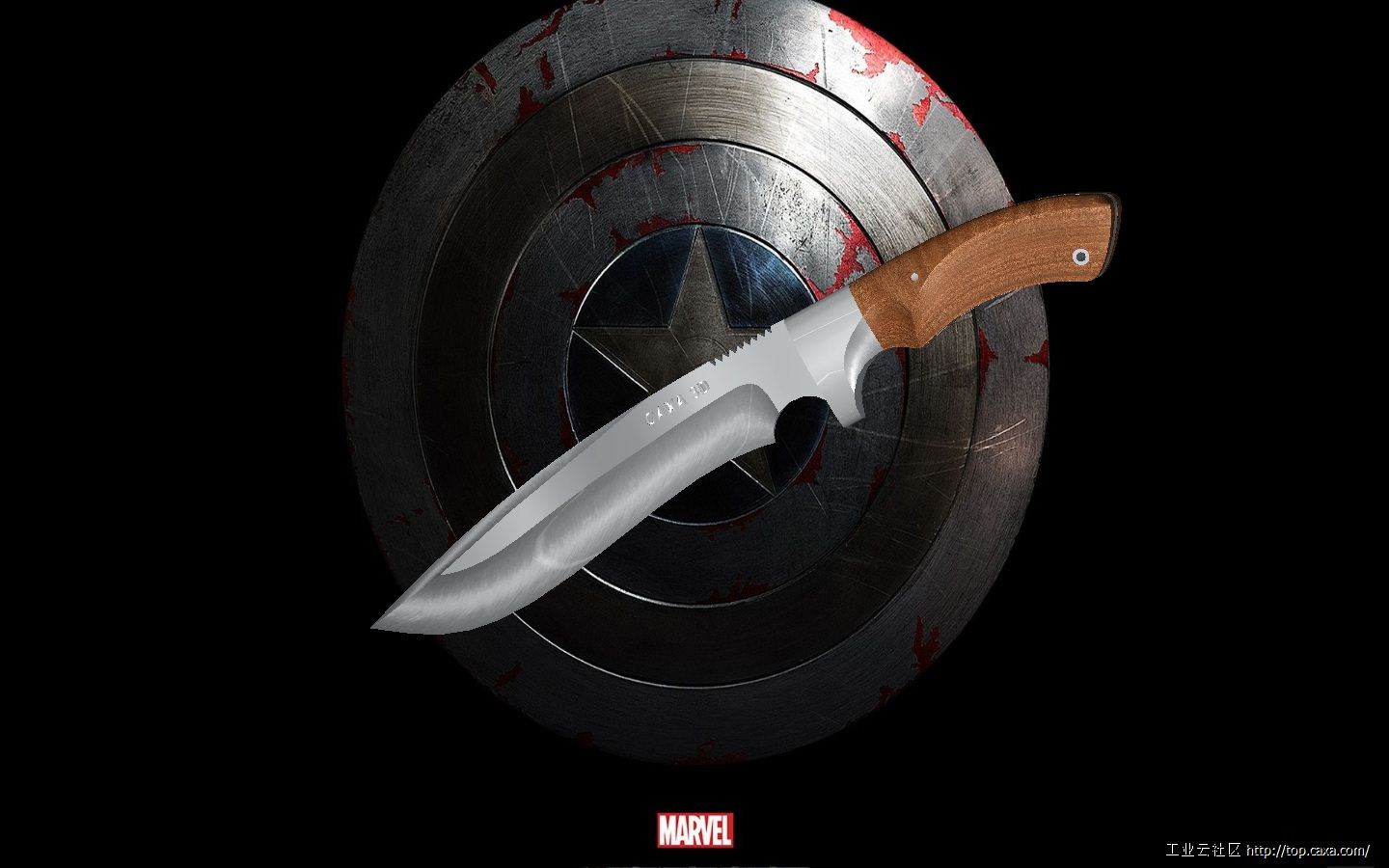

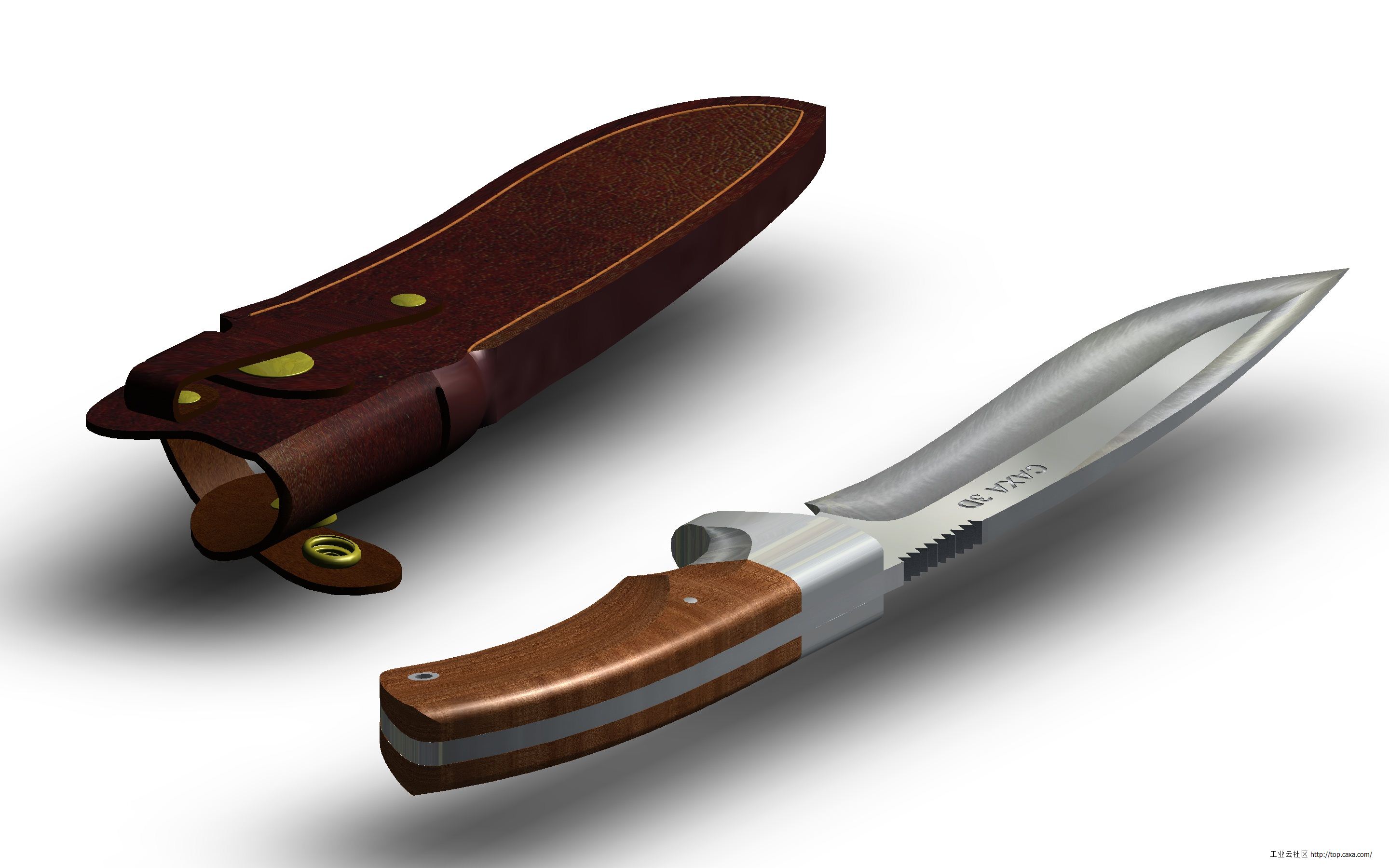

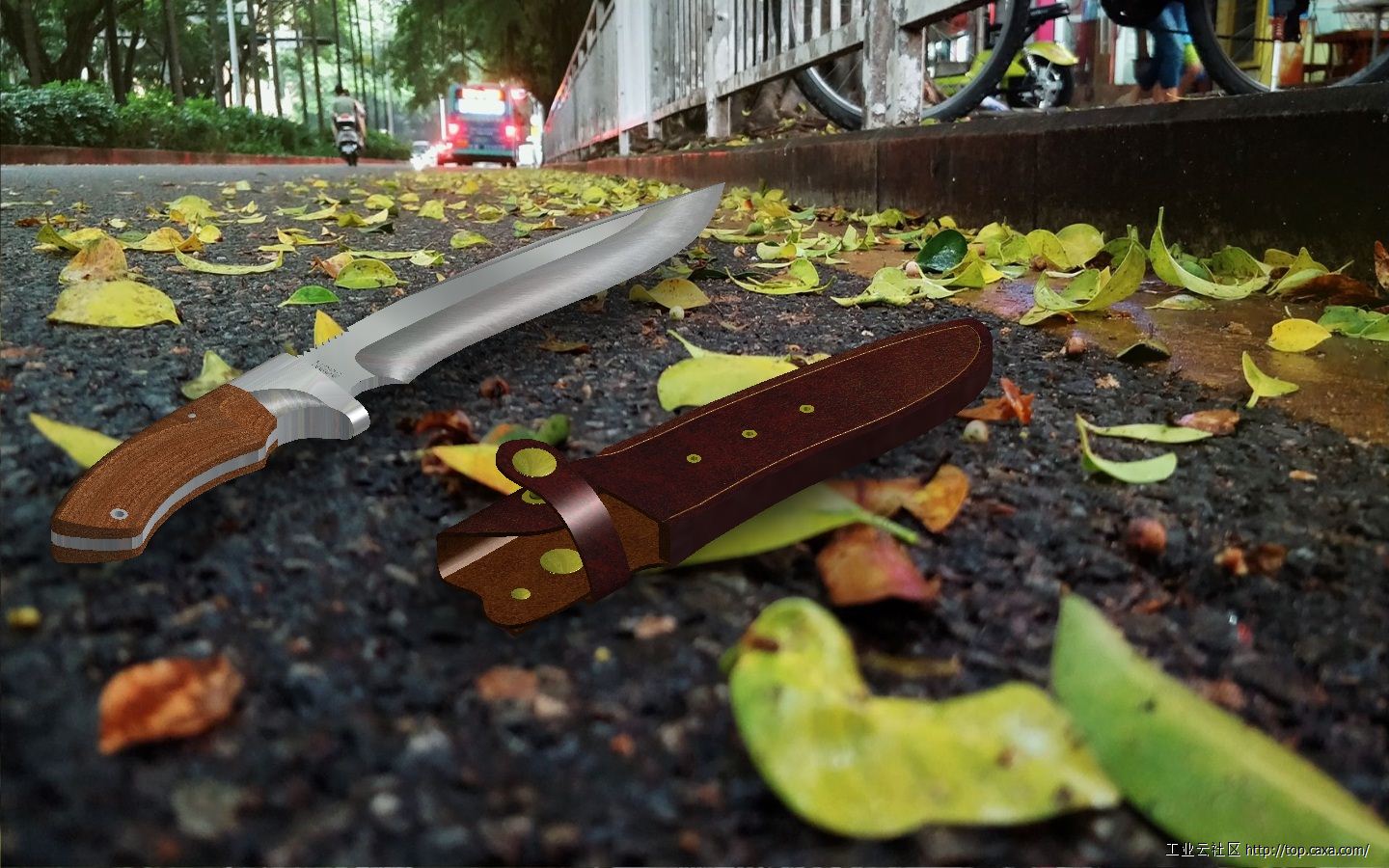

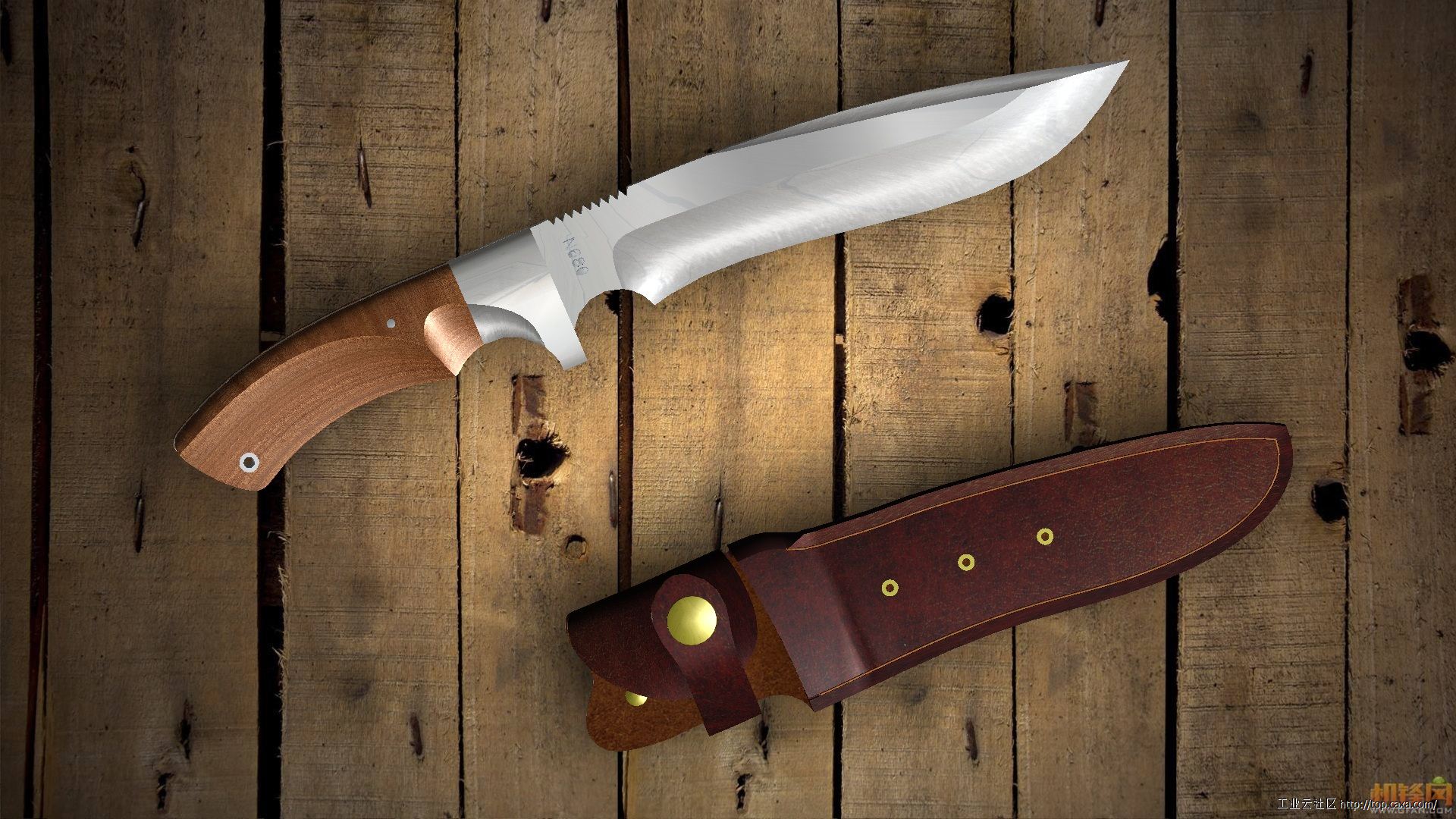

<div><div>XA38黑狐狸系列—佼佼者参数：</div><div>品牌：狐狸</div><div>类型: 直刀</div><div>全长：31.8cm</div><div>刃长：18.3cm</div><div>柄长：13.5cm</div><div>刃厚：4.9mm</div><div>刃宽:5.5cm</div><div>刃材:5Cr13</div><div>柄材:进口彩木+钢头</div><div>硬度:57HRC</div><div>净重：430克</div><div>毛重：620克</div><div>表面处理:纯手工砂光</div><div>其他：不管从外观看或实用型都是狐狸中的佼佼者</div><div>画图心得：网上搜索世界上的各种冷兵器大全图片，选择自己喜欢的一个作为参考进行绘制。本图全部由CAXA 3D 实体设计2018完成，大量使用了曲面切割和3D曲线、曲面功能。</div><div>主要的难点儿及绘制方法：</div><div>1.刀刃曲面的绘制及分割</div><div>2.木柄刀把3D曲线的精确确定（做了十几个辅助草图，计算确定）</div><div>3.刀套圆弧过度表面的生成（分作两部分做3D曲线，截面扫描生成，最后再布尔）</div><div>4.由直边变为圆弧的曲面分割</div><div>5.扣带的一次无边线分割</div><div>6.刀套缝合线的3D曲线创建（曲面分割，根据分割线描画3D曲线，完成后再删除分割）</div><div>7.采用了机械制图画法几何中的找点法，对未知的3D曲线进行确定</div><div>8.大量采用了3D曲线、曲面的提取、绘制、分割、缝合、填充功能</div></div></div>
