软件使用中渐开线花键的一些问题，请高手指点迷津！！

929380618 · 发表于 2017-10-10 15:59:39

如花键参数为M1.05833、Z33、a45,X0.075，计算出来的花键实际齿槽宽最大值为1.970，而caxa画出来的齿槽宽为1.821（也就是作用齿槽宽最小值），这样的画出来的花键根本不能作为设计的参考依据，请问是我的设置问题还是别的原因？

caxadaxia · 发表于 2017-10-11 11:22:44

caxa图板没有画花键的功能，只有画齿轮的命令。
齿轮与花键应该不一样吧

929380618 · 发表于 2017-10-12 07:50:08

回复 2楼caxadaxia的帖子

齿轮与花键是一样的，一般计算都是用实际最大齿槽宽，而caxa用的是最小作用齿槽宽，实际最大与作用最小齿槽宽的区别很大的！

meat001 · 发表于 2017-10-12 16:30:43

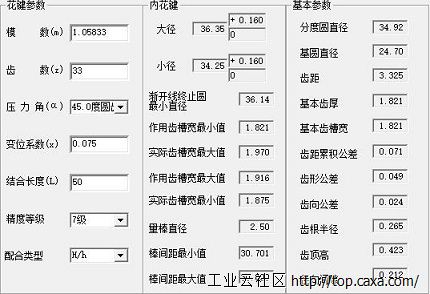

您好，经过电子图板软件计算该结果是正确的，符合预期如图1，其次实际齿槽宽由于拉刀每个齿大小不同，热处理变形等因素而有所不同，所以每个实际齿槽宽都在图纸要求的公差范围内，实际齿槽宽控制了加工误差和作用误差的极限；而作用齿槽宽最小值为用一个与之配合（无间隙且无过盈）的理想全齿外花键（即通规）分度圆上的弧齿厚最小值，以此来控制最小作用间隙，通常作为接收或拒收零件的标准。因此在标注时通常使用作用齿槽宽最小值。

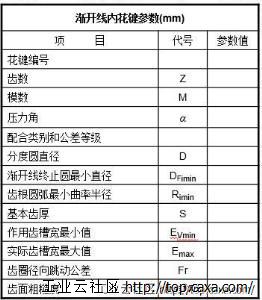

您可以根据检验方法的不同在参数栏中引入相应的参数如图2。

929380618 · 发表于 2017-10-12 17:14:27

回复 4楼meat001的帖子

非常受用！！！！
