实体设计通过数据接口出工程图剖视图时有多余的线，怎么解决？

azhu008 · 发表于 2015-12-11 00:00:53

实体设计通过数据接口出工程图剖视图时有多余的线，怎么解决？

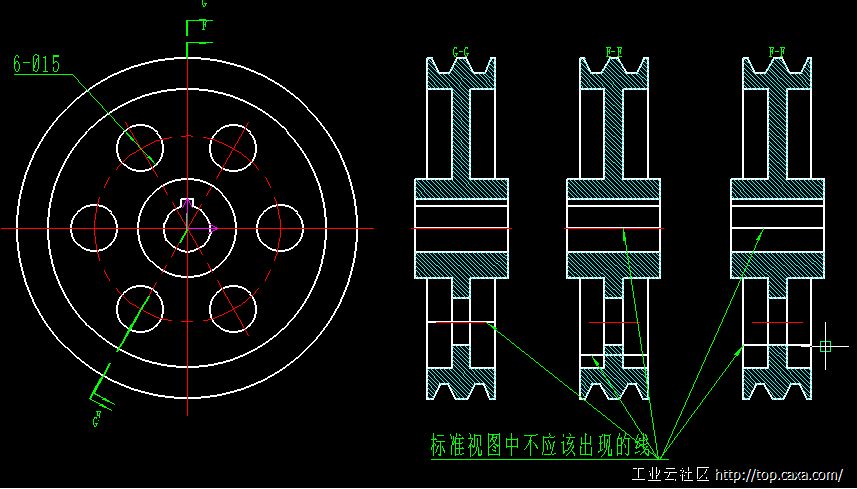

如下图，怎么画都有，只要剖线有折（变向处）就有一条线出现在剖视图中。<div><br></div><div><br></div>

cyzhlybwgl · 发表于 2015-12-11 08:20:54

回复 1楼azhu008的帖子

如下方法可解决

福特司令官 · 发表于 2015-12-11 09:11:34

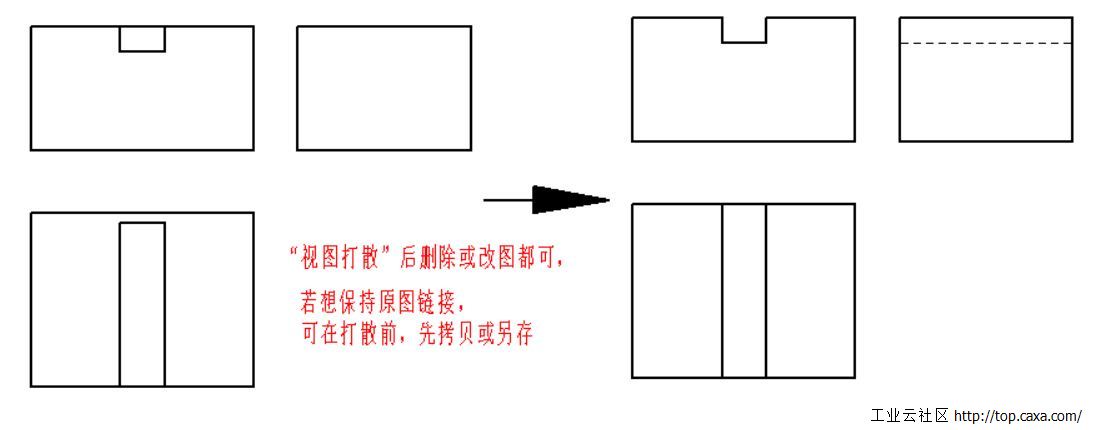

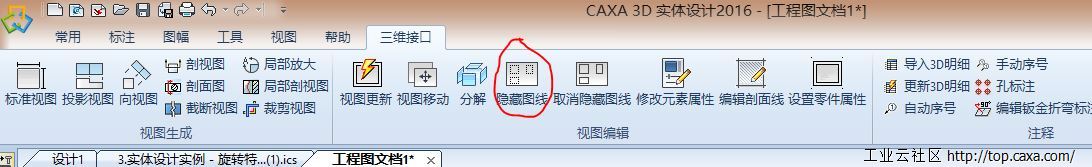

可以使用隐藏图线功能，把不需要的图线隐藏，这样不影响关联，可以继续视图的编辑更新
另外可以上传一下你的文件吗？可以查查什么原因导致不该显示的图线会显示的问题

肯尼迪转 · 发表于 2015-12-11 10:27:37

你的应该是中间有东西吧

azhu008 · 发表于 2015-12-11 11:30:32

原3D文件如下，中间没有东西的，没出过工程图，也许是方法不对吧。打散编辑太麻烦。我想应该不用打散编辑，出图就应该按标准才对，CAXA应该不会出这样的错误。

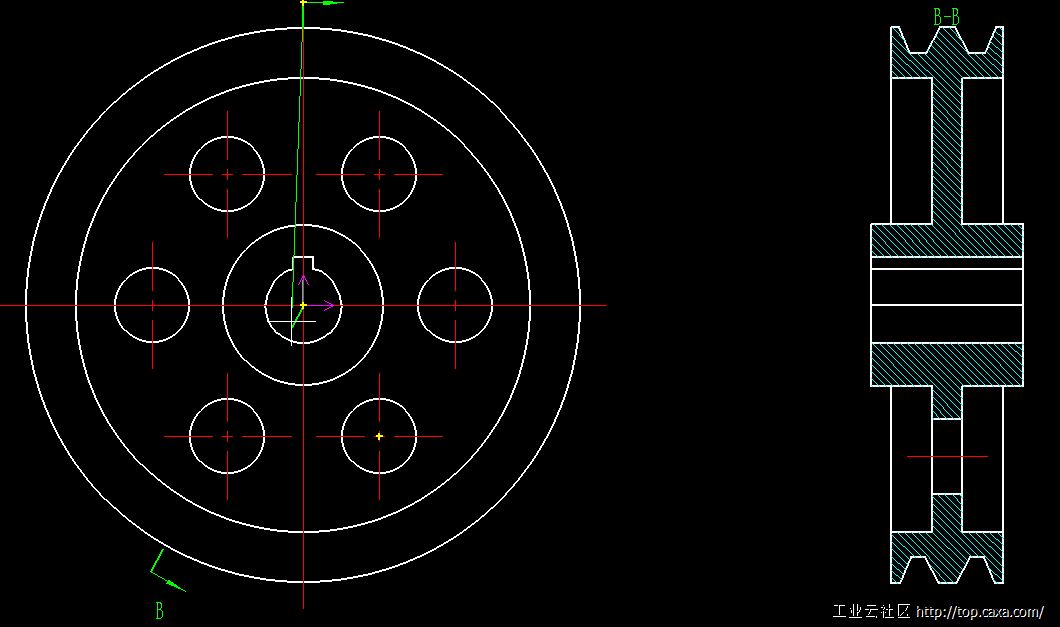

现在就中间那样解决不了了，找剖视方向时，中间拐弯处找一个点就会在剖视图中出现直线，如不找点，怎么拐弯变向呢？

福特司令官 · 发表于 2015-12-11 13:07:35

你可以先用隐藏图线功能，把不需要的隐藏一下

图下载看看
