请问如何隐藏光顺边的投影？

mystudy5 · 发表于 2011-7-28 09:37:00

根据机械制图的规定：相切是不画切线的，可caxa2011在投影二维图时会自动生成这条切线的虚线投影，请问如何自动不投影？我目前只找到了一条条手动隐藏的方法，用的是隐藏图线命令，这太麻烦了，记得UG里就有取消光顺边投影的选项，不知caxa2011有没有？请高手指教，谢谢！

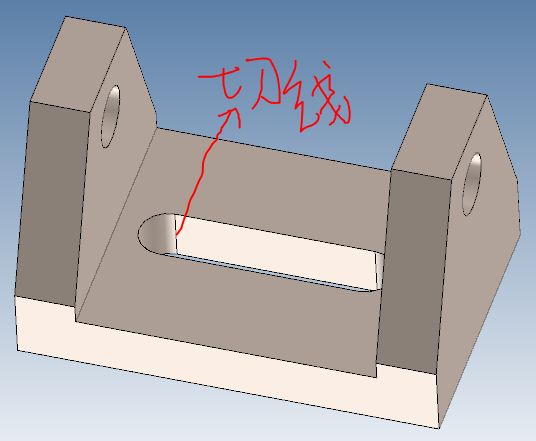

三维模型中键槽的切线：

jpg

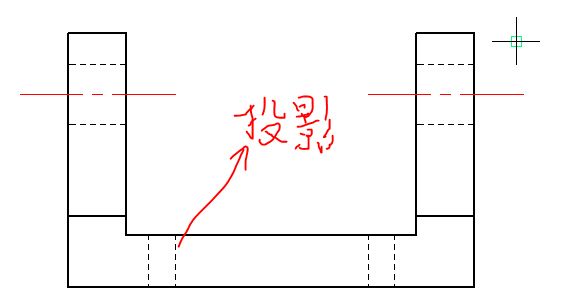

二维投影中自动生成的虚线：

jpg

伊莎贝拉 · 发表于 2011-7-28 12:15:00

隐藏零件边。。。

mystudy5 · 发表于 2011-7-29 09:00:00

请问该命令在何处？我用的是2011，没找到隐藏零件边这个命令啊？

mystudy5 · 发表于 2011-7-29 17:20:00

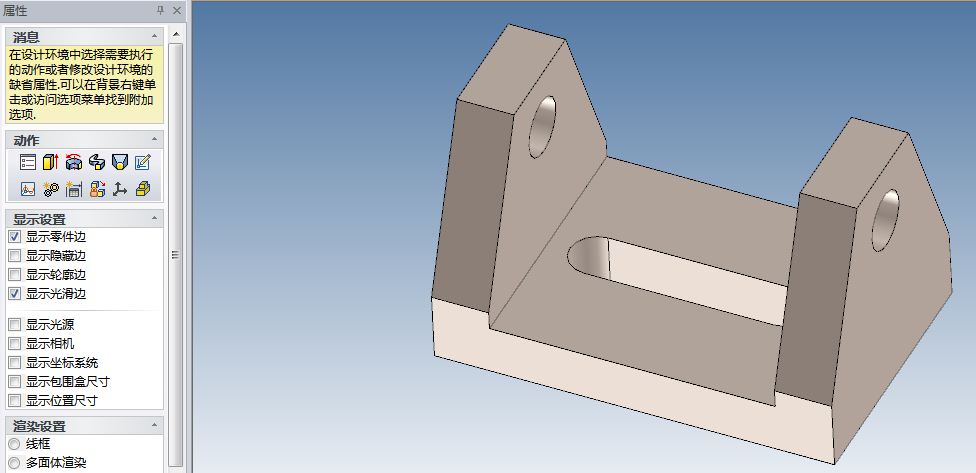

我在属性部分找到了这个选项，是这个吗？

jpg

但去掉这个选项后只是三维环境下的真实感显示而已啊，二维环境下仍会自动投影出来的！

dongchongxiacao · 发表于 2011-7-29 18:19:00

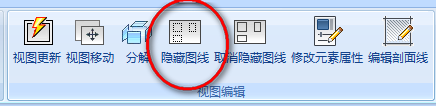

投影图可以利用“隐藏图线”功能将其隐藏

gzd8831557 · 发表于 2011-7-29 19:05:00

这几次都说的很细尤其是贴图说明真是不错谢谢

tswyww · 发表于 2011-8-29 09:40:00

学习O(∩_∩)O谢谢

13019216357 · 发表于 2011-8-29 16:27:00

谢谢
