螺帽的倒角怎么做

CAXApyh1913 · 发表于 2011-3-17 23:16:00

我是新手，请各位指教螺帽的倒角怎么做？谢谢！
1、用编辑圆柱图素，倒5*30度角后，编辑截面去除六边外接圆得不到螺帽倒角。提示错误。
2、用旋转草图生成倒角后的圆柱体，不能编辑圆柱截面。

zzx333 · 发表于 2011-3-21 20:19:00

我一般是这么做的：1、拖出圆柱体，定下尺寸；2、倒角（角度+距离）；3、拖出孔类多棱体，定好尺寸；4、编辑多棱体（在六角形外面加个圆），然后就完成了。

zzx333 · 发表于 2011-3-22 12:53:00

圆要比六角大一点，不要形成交点，这样就可以。

zzx333 · 发表于 2011-3-22 13:01:00

M6螺母.ics (132.5 KB, 下载次数: 1576)

csy · 发表于 2011-3-20 18:41:00

在设计元素库中的工具中拖出紧固件，选一个螺母，在设计树中选该螺母的“修饰”，就可以看出怎么完成螺帽的倒角啦。

csy · 发表于 2011-3-20 18:45:00

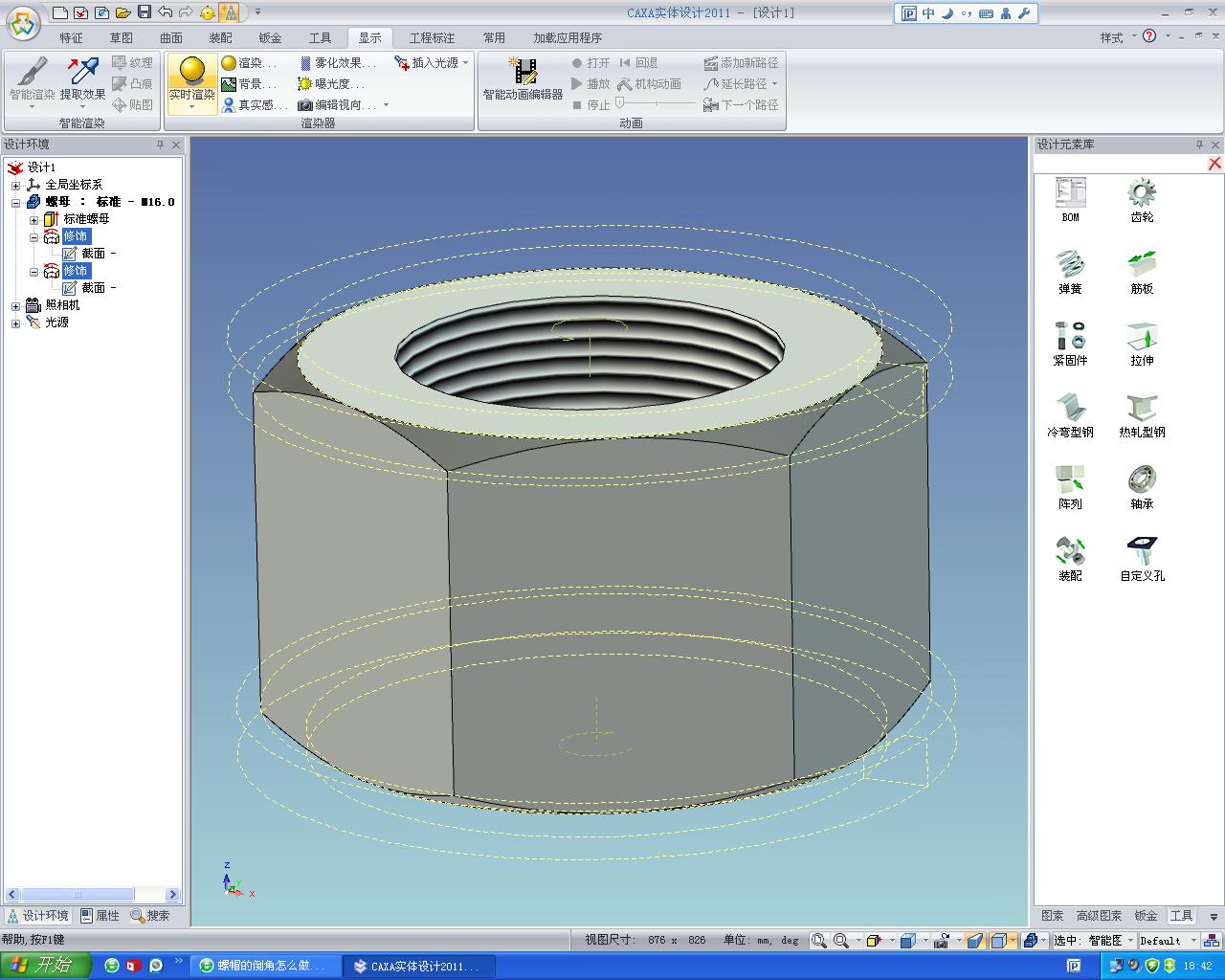

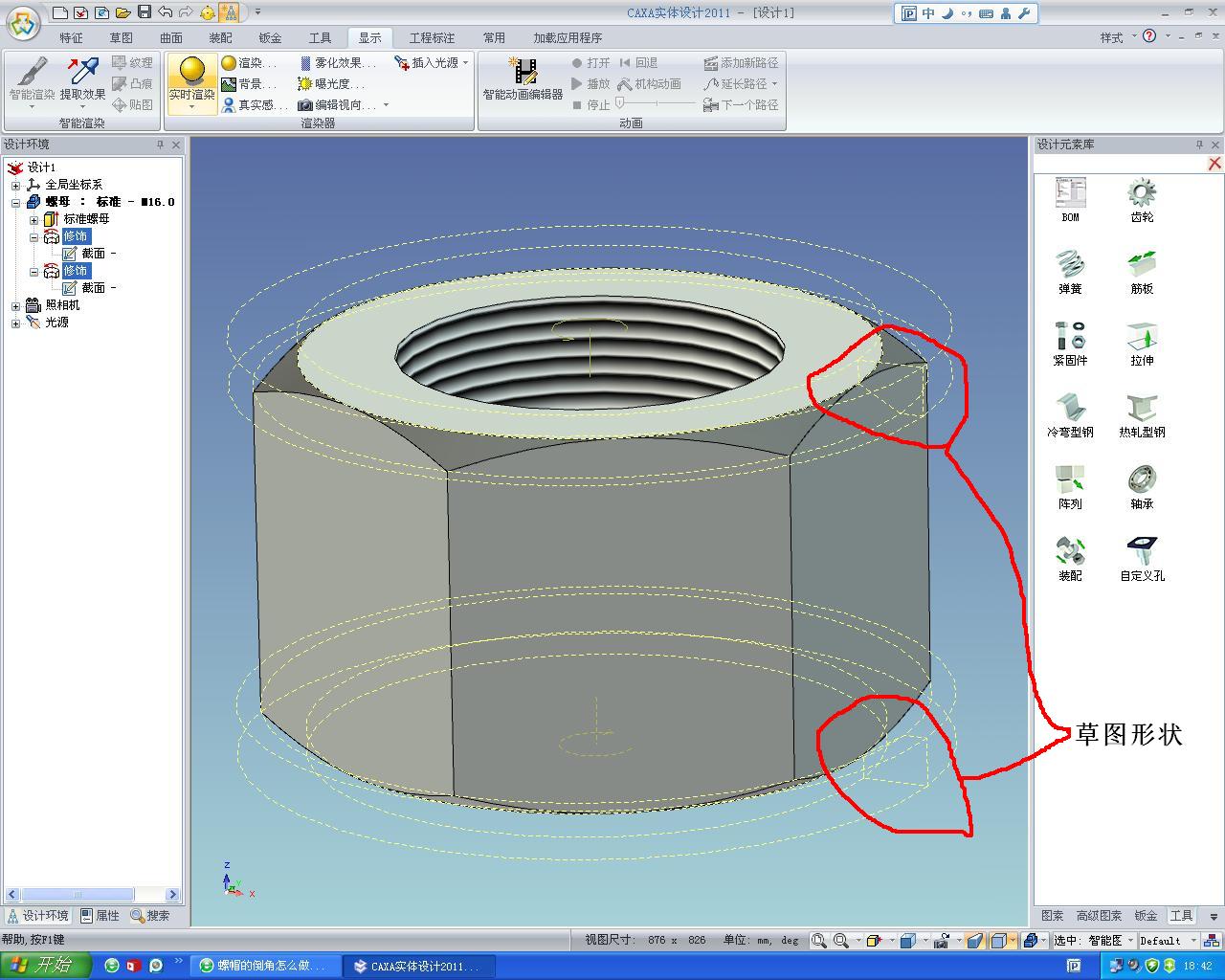

看图学倒角：旋转除料。

jpg

csy · 发表于 2011-3-20 18:48:00

jpg

hitwangwei · 发表于 2011-3-21 15:34:00

直接用标准件库中的就行了。

hitwangwei · 发表于 2011-3-21 17:19:00

三维建模的时候还考虑加工工艺啊？

都是先拉伸六方，在旋转除料就可以了

a5404 · 发表于 2011-3-21 10:30:00

看的很明白.谢谢csy!
