请高手帮忙做一下洗衣机波轮的曲面造型。多谢！

hamster · 发表于 2010-12-13 21:38:00

一本教材上的例题，但是尺寸都是让自定的。光盘也没带文件。请高手帮忙做一下并请上传MXE文件及样条线坐标值。感激之至！
步骤一、绘制旋转线架
样条线S1（参考尺寸：最大直径250）

jpg

步骤二、生成旋转平面

jpg

步骤三、绘制导动线架：绘制XOY平面上的封闭线框（参考尺寸：长为100，平均宽度50，圆角半径12），并将其组合成一条组合线，在组合前，在S2顶点与线条交点处打断后再组合，以便于下一步导动。
自由取点绘制样条线S2和S3

jpg

步骤四、导动面生成波轮棱
步骤五、封顶及过渡

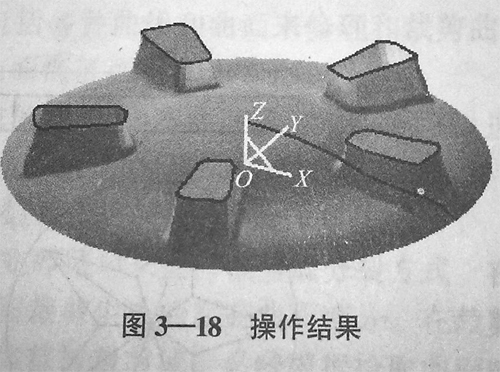

步骤六、旋转拷贝生成5个波轮棱

jpg

hamster · 发表于 2010-12-15 19:50:00

怎么没人理呢？

jxc · 发表于 2010-12-20 12:14:00

你自己为什么不试着做一下呢？

hamster · 发表于 2010-12-16 14:50:00

依旧没人理？

hamster · 发表于 2010-12-18 12:38:00

每日一查。

hamster · 发表于 2010-12-19 07:26:00

每日一查

hamster · 发表于 2010-12-20 12:11:00

仍然没人关注！

hamster · 发表于 2010-12-20 17:43:00

因为做过了不理想，所以才让人帮忙做一下啦。呵呵！
