在钣金上绘制草图，标注时不能捕捉到板材边缘

suqihu5212

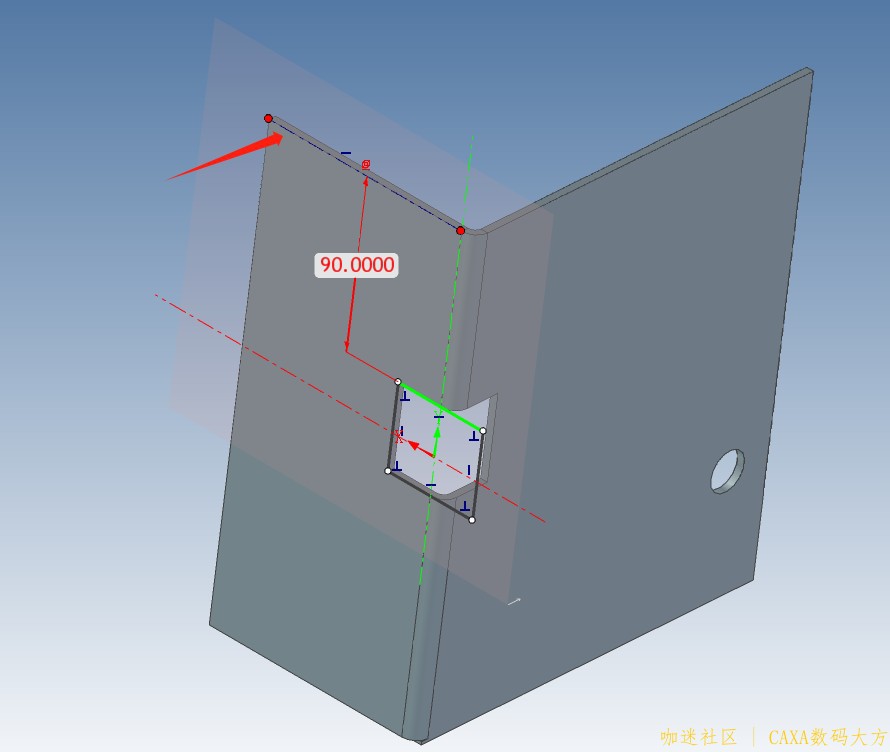

我们在画钣金件时，经常需要在钣金折弯角上切除一定的形状，用自定义轮廓就不能实现，我们就需要先绘制草图，再拉伸切除，但是绘制草图时，我们在定义尺寸时（就是标注），不能捕捉到钣金的边、面。（自定义轮廓是可以的，工程模式下的非钣金零件也是可以的）。可以见我的截图。截图那条线是我投影出来的，不是自动捕捉到定。是我方法不对吗？

clytze

是稳定重现的吗？方便把文件上传一下吗？

suqihu5212

clytze 发表于 2023-11-1 17:15
是稳定重现的吗？方便把文件上传一下吗？

请问老师，什么是稳定重现？我意思是这样的：我们画钣金图断时候，在钣金上画草图，再拉伸切除。但是画草图的时候，不能捕捉到钣金的边，。比如说我文件里标注的30。我现在的做法是先把钣金边投影出一条线，再作为辅助线，然后再标注出30的。直接是没法标注的

sy6831

   没必要用草图切割，直接拖拽图素再用三维球编辑不是更方便？

suqihu5212

sy6831 发表于 2023-11-3 10:30
没必要用草图切割，直接拖拽图素再用三维球编辑不是更方便？

三维球编辑是可以，但是因为是设计阶段，要经常改动，用三维球着实不方便

happyrat

第一种方法，需要在草图里点投影约束，投影边线，在把投影边线，右键变成构造几何，再标注

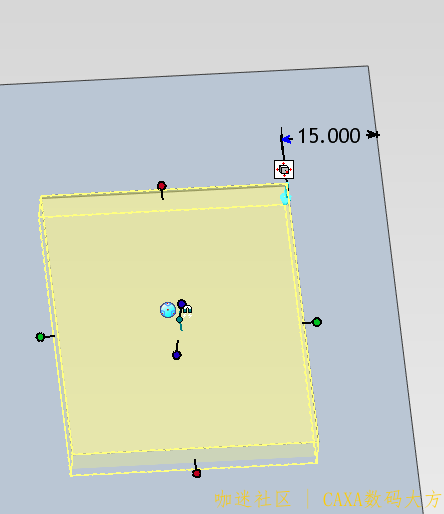

第二种方法，进入钣金孔的的智能图素状态，直接标孔侧面到板侧面即可

suqihu5212

happyrat 发表于 2024-6-22 22:40
第一种方法，需要在草图里点投影约束，投影边线，在把投影边线，右键变成构造几何，再标注

第二种方法，进 ...

感谢老师的回答，我知道这两个方法，但是这样确实会麻烦些。我了解了，caxa目前确实没这个功能。
