CAXA三维CAD的参数化和系列化（二）——长方体系列化

fengrongtan · 发表于 2012-2-16 09:35:00

在这个实例中我们将介绍一个长方体的系列化变型设计的过程。 从设计元素库中拖入的长方体本身没有任何参数，首先需要添加用户定义型参数，
然后将这些参数手工与长方体尺寸关联。将长方体尺寸参数化后，可以添加系列化变型设计。
 1.增加参数
 （1
）新建一设计环境，从“图素”元素库中拖入一个长方体，选择长方体到智能图素状态，
单击鼠标右键，从弹出菜单中选择“参数”，如图1所示。

jpg

图1 “参数表”选项
 （2）

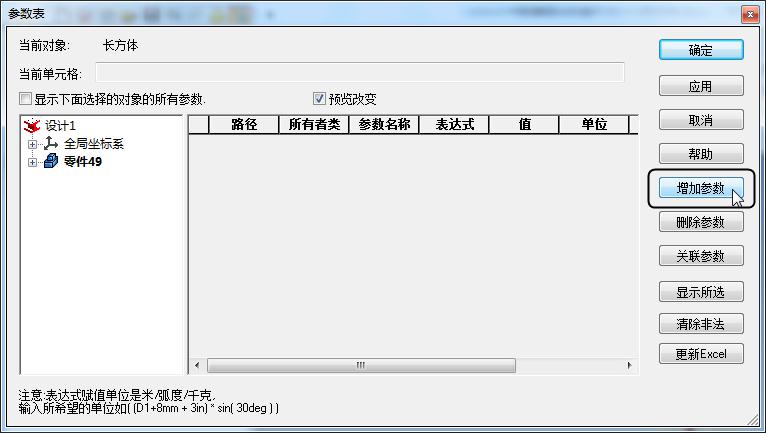

此时长方体上没有任何参数，需要我们自定义参数。 在“参数表”对话框中单击“增加参数”按钮。

jpg

图2  参数表对话框

fengrongtan · 发表于 2012-2-16 09:45:00

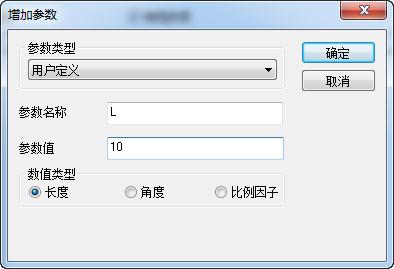

（3）进入“增加参数”对话框。首先增加长度参数，参数名称为L，参数值设定10，数值类型为长度。如图3所示。

jpg

图3 增加参数

单击“确定”后，参数表中就增加了一个参数L。
（4）再次单击“增加参数”，进入“增加参数”对话框。
增加宽度参数，参数名称为W，参数值设定20，数值类型为长度。参考图3。
“确定”后，此时参数表中又增加了一个参数W，共有两个参数L、W。
（5）再次单击“增加参数”，进入“增加参数”对话框。
增加高度参数，参数名称为H，参数值设定40，数值类型为长度。参考图3。
“确定”后，此时参数表中共有三个参数L、W、H。

fengrongtan · 发表于 2012-2-16 09:47:00

（6）下面使用表达式为这三个参数之间增加关联关系。

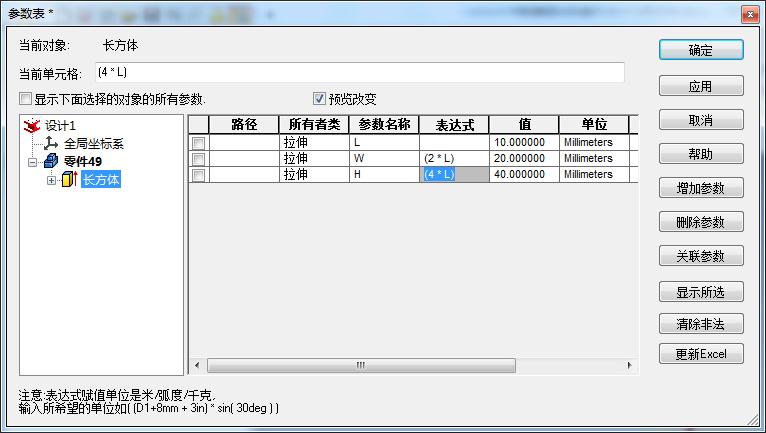

设置长度为变量，宽度为长度的2倍，高度为长度的4倍。在W后面输入2*L，H后面输入4*L，如图4所示。

jpg

图4 增加关联关系

单击“确定”按钮保存并退出参数表对话框。

fengrongtan · 发表于 2012-2-16 09:51:00

2. 将三个参数与长方体尺寸关联起来
（1）在智能图素状态下，单击鼠标右键，在弹出菜单中选择“智能图素属性”。
（2）在“拉伸特征”对话框中选择“包围盒”选项卡。

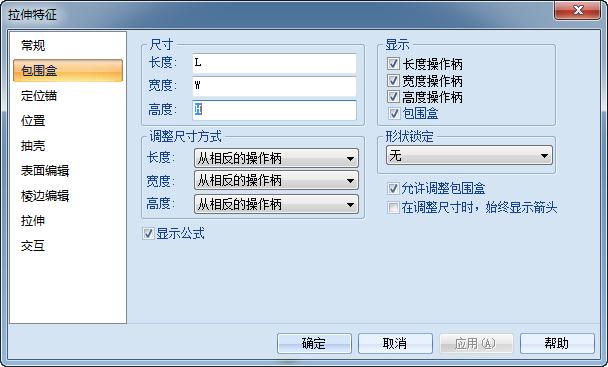

（3）勾选“显示公式”选项后，分别在长度、宽度、高度后面输入L、W、H。如图5所示。

jpg

图5 参数与长方体尺寸关联

单击“确定”退出此对话框。
这时可以看到长方体图素的手柄呈蓝绿色，表示它们有公式约束。
3. 更改参数值
在长方体智能图素状态下单击鼠标右键，在右键菜单中选择“参数”，进入参数表。更改L的值为20，按回车键确认，则W与H随之发生改变，设计环境中的长方体尺寸也随之发生改变。单击“确定”可以改变长方体的尺寸值。

fengrongtan · 发表于 2012-2-16 09:57:00

4. 系列化设计
对一个已经参数化设计零件，参数化变型设计功能可以对其参数进行修改，轻松的把它变为另一个不同尺寸的零件，即生成一系列零件。
要生成系列化的零件，首先要在零件层次添加一个参数，然后通过“加载应用程序”功能区中的“变型设计”为该参数赋予一系列的值。
（1）零件层次增加参数：选择长方体的零件状态，即蓝色边状态，单击鼠标右键，从弹出菜单中选择“参数”。
（2）勾选参数表对话框中“显示下面选择对象的所有参数”，则可以显示该零件层次下所包含的所有图素的参数。
（3）单击“增加参数”，在“增加参数”对话框中，设置参数名称为L1，参数之为10，数值类型为长度。参考图3。“确定”后，该参数添加到参数表中。
（4）将L后的表达式中填入L1，即L=L1，则L、W、H都将随L1值的变化而变化。参考图4。
（5）系列化变型设计：在长方体的零件选择状态下，选择“加载应用程序”功能区中的“添加变型设计”，然后单击“编辑变型设计”。
（6）在“编辑变型设计”对话框中，单击“添加”按钮。如图6所示。

jpg

图6 编辑变型设计

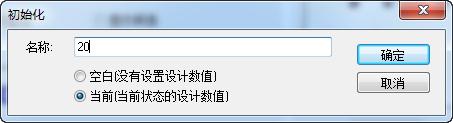

（7）在出现的“初始化”对话框中，可将该设计名称改为20，然后“确定”。如图7所示。

jpg

图7 名称

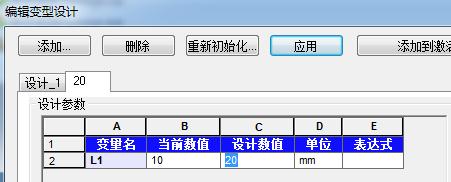

（8）将“设计数值”更改为20，如图8所示。

jpg

图8 设计数值

（9）如果要重命名已有的系列设计，可在设计名称上单击鼠标右键，从弹出菜单中选择“重命名”。
（10）再次单击“添加”按钮。在出现的“初始化”对话框中，将该设计名称改为30，然后“确定”。参考图7。
（11）将“设计数值”更改为30，参考图8。

fengrongtan · 发表于 2012-2-16 10:03:00

此时长方体就有了3个设计数值。“确定”后，右键单击长方体零件，其右键菜单最下方则增加了一项“变型设计”，可从其子菜单中选择系列设计数值中的一个。如图9所示。

jpg

图9变型设计选项

（12）在“常用”功能区中单击“新建”按钮，即新建一设计元素库。
（13）按住鼠标左键将长方体拖入设计元素库中，并将该元素重命名为“长方体”。
（14）按住鼠标左键将长方体从设计元素库拖入设计环境中，则出现“编辑变型设计”对话框，选择10应用。会出现一个长为10的长方体。再拖入两次，分别选择20、30并应用，如图10所示，则会分别出现长为20、长为30的长方体。

jpg

图10 系列长方体

此时完成了一个简单长方体的系列化设计，可参照此方法添加复杂零件的系列化设计。

wangzeyang · 发表于 2012-2-16 16:58:00

学习了

张工 · 发表于 2012-2-19 09:08:00

讲得好，讲得细，看得懂，论坛里需要这样的老师

siwuxie503 · 发表于 2012-3-7 10:06:00

png

png

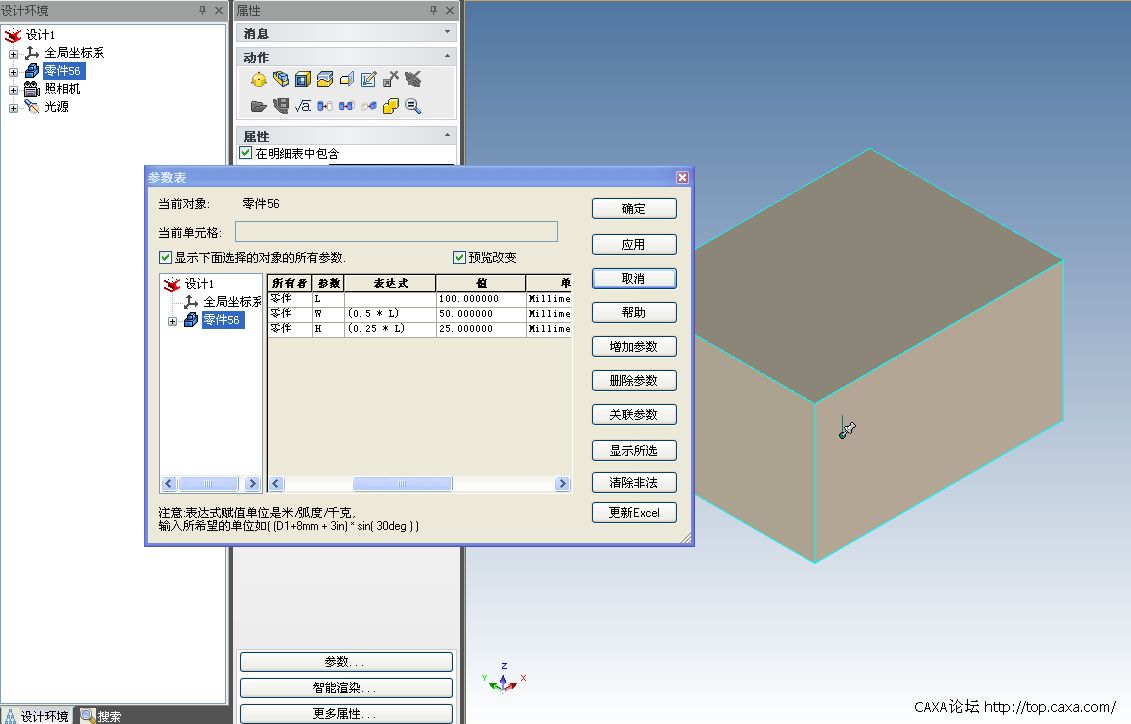

与包围盒添加关联的时候，参数L、W、H不能输入，这是怎么回事？

fengrongtan · 发表于 2012-3-7 17:02:00

请注意“（1）新建一设计环境，从“图素”元素库中拖入一个长方体，选择长方体到智能图素状态，单击鼠标右键，从弹出菜单中选择“参数”。”
智能图素状态进入参数表添加的参数属于智能图素层次，才可以和智能图素的包围盒关联起来。
高层次的尺寸可以关联低层次的参数，反之不可以。也就是说零件的尺寸可以关联其包含的智能图素、草图中的参数，但智能图素尺寸不能关联零件层次的参数。参数表的“所有者”处说明了该参数属于谁。
