圆弧处的交线都需要自己手工画吗

coldsaturn

实体设计的工程图中圆弧处的交线都需要自己手工画吗，能否直接生成？

虽然电子图版的圆角里面有不裁剪线，但是那仅限于二维图中使用，而且即使不裁剪，留下的线也是粗实线。三维转的怎么办？file:///

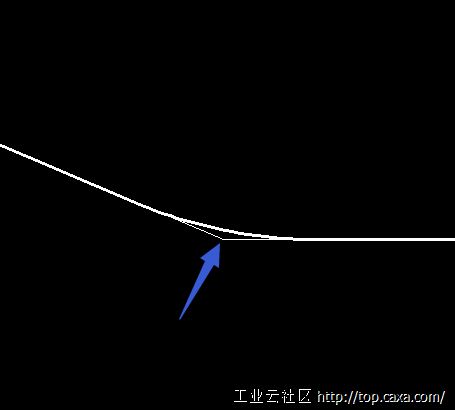

如图，只能手工添加吗？能否在2018版的软件中改进一下呢。
file:///

gcwzt

额都是弄两遍，无圆角弄一遍，再覆盖上有圆角的。

cyzhlybwgl

回复 1楼coldsaturn的帖子

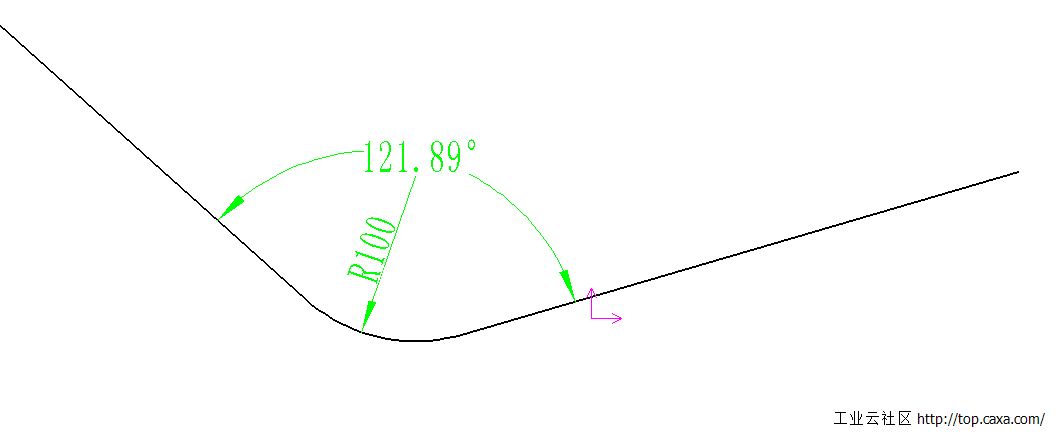

为使两线连成原角度，去掉圆弧，
若不要求位置不变，可不用手画。
1.点一线，右键点线端点“平移”到另一线端点。
2.删除“圆弧”即可。

coldsaturn

回复 3楼cyzhlybwgl的帖子

为什么要删除圆弧呢？删除后还如何标圆弧半径？

ctjt000

画那个相交线   是用来标注尺寸吧

coldsaturn

回复 5楼ctjt000的帖子

是的，完全正确

shamoxue

这个确实挺别扭，我一般都是现在交点处放个点，再圆角过度。这样标注时直接标注到点上，方便些。

cyzhlybwgl

回复 3楼cyzhlybwgl的帖子

为什么要删除圆弧呢？删除后还如何标圆弧半径？
coldsaturn 发表于 2017/3/8 9:38:38

标注根本不需要加出两跟相交细线，角度及圆弧半径都可标，角度大小和圆心
位置定了，交点的位置也是可确定的。
