这种标注怎么实现啊！！

yangjiajiang · 发表于 2014-11-6 14:57:17

两次标注，先标注尺寸，再标注形位公查。

fengyunwf · 发表于 2014-11-6 15:36:44

怎么折线标注

fanfu · 发表于 2014-11-6 17:24:16

怎么折线标注
fengyunwf 发表于 2014/11/6 15:36:44

标注时，正常情况下点到某一个位置，就应该直接是折线的。

fanfu · 发表于 2014-11-6 17:25:46

怎么折线标注
fengyunwf 发表于 2014/11/6 15:36:44

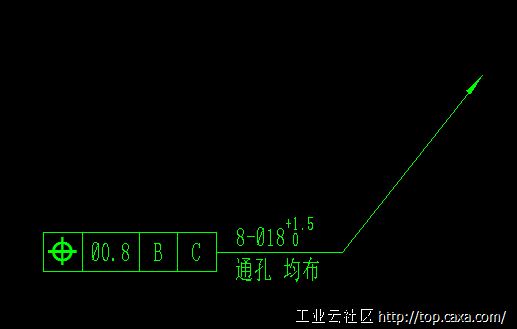

没有看懂。正常情况下行为公差标注时点第一点是箭头端点，点第二点就是折点的。

cyzhlybwgl · 发表于 2014-11-7 11:30:45

回复 1楼fengyunwf的帖子

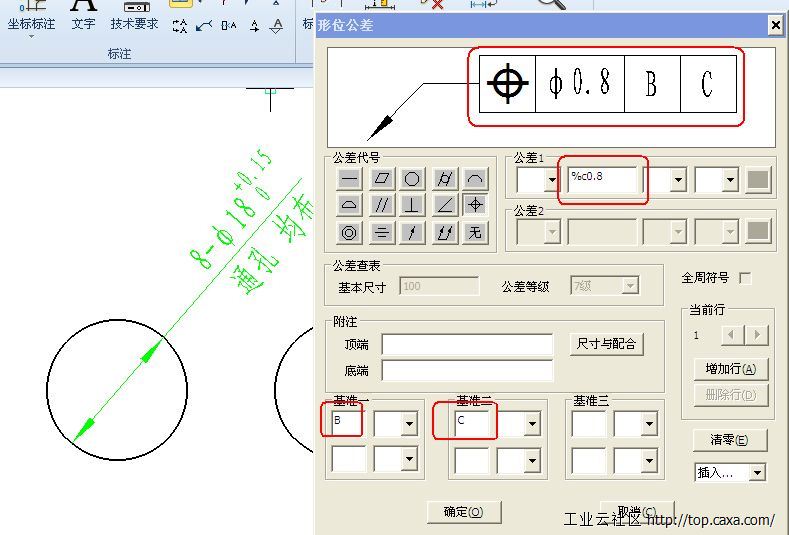

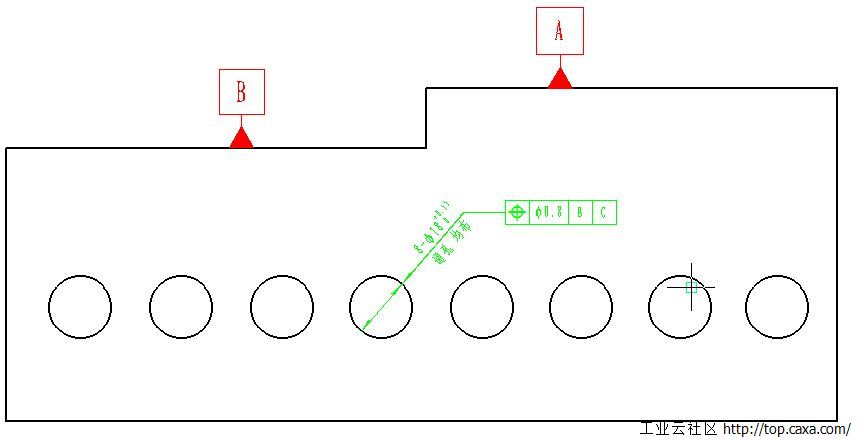

先标注尺寸，再标注形位公差如下：此例同心度不对，但标注方法对，参考！

fengyunwf · 发表于 2014-11-7 15:29:09

标注尺寸的时候怎么将数值标在折线上

cyzhlybwgl · 发表于 2014-11-7 16:51:51

标注尺寸的时候怎么将数值标在折线上
fengyunwf 发表于 2014/11/7 15:29:09

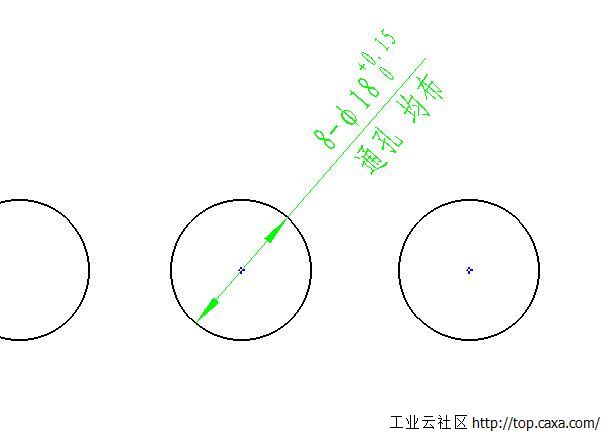

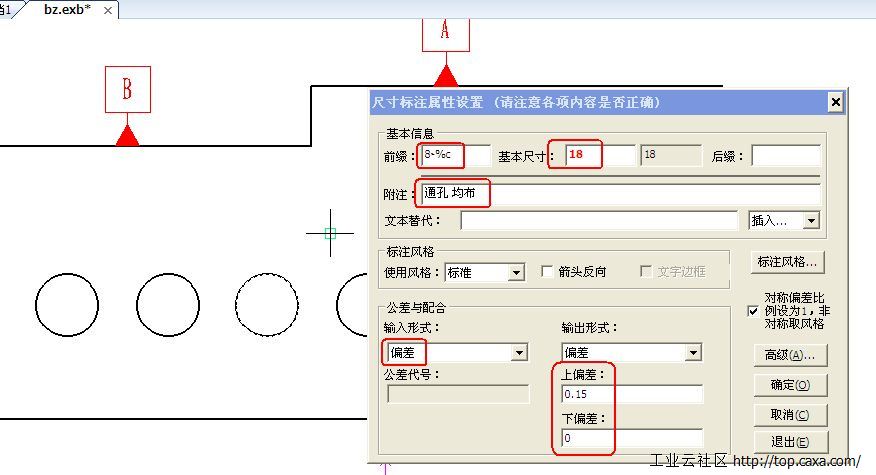

是先标注孔时标注出来的（图2），
标注形位公差时，确定后，

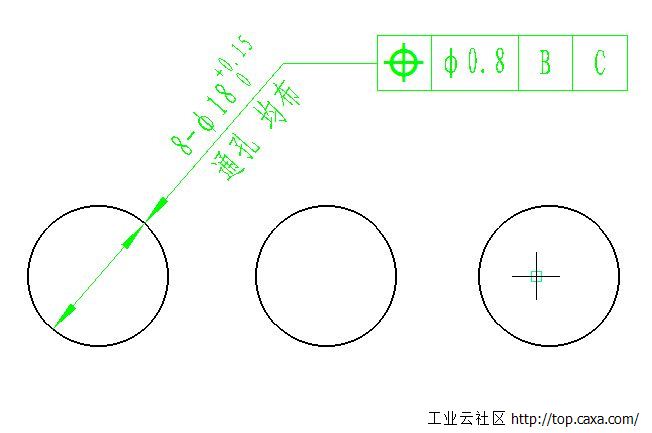

先点园上箭头尖点，再按尺寸线方向拉出，
再到拐点处点一下，即出形位公差了。

w9453395 · 发表于 2014-11-8 19:20:12

先标注尺寸，选择尺寸线水平就可以了，然后点形位公差选尺寸线的端点，再选择附近一点就不会出箭头了
