CAXA电子图板与AutoCAD数据转换问题集锦

2007-08-20    作者:    来源:caxa

    随着CAXA电子图板的广泛普及,越来越多的企业选择CAXA电子图板作为其产品的研发平台,但是原有的AutoCAD数据如何与CAXA电子图板进行转换是广大用户比较关心的问题,本文是我们日常收集到的常见问题和解决办法,供广大读者借鉴,也欢迎广大读者来稿来电,讲述使用CAXA电子图板中的小技巧,地址:北京市海淀区知春路甲63号卫星大厦802室 邮编:100080 电子邮件:gengchong@caxa.com

问题1:转换过程提示“请查找或替换行文件”。
    方法一:如果有形文件,则指定形文件位置。如没有形文件,在提示对话框中可选择取消,系统自动用默认的字体代替则转换过来的图形,如图1所示。


图1

    方法二:从AutoCAD安装目录下的Font目录下寻找或者将提示所需文件拷贝到CAXA电子图板安装目录下的Userfont文件夹下,然后在Userfont目录中选择所需文件,如图2所示。
    方法三:在系统配置中指定形文件的路径,则下次打开DWG/DXF文件时,系统会在指定的目录中搜索匹配的形文件。设置形文件路径方法如图3所示。
    单击【工具】菜单中的【选项】命令,弹出【系统配置】选项,单击【参数设置】,单击形文件路径右边的【浏览】按钮,可以进入【浏览文件夹】窗口,选择形文件位置。


图2                          图3

问题2:打开Dwg/Dxf文件时,系统提示文件出错,无法打开。
    方法一:取消CRC检查。打开主菜单下【工具】里【选项】,弹出【系统设置】对话框,在【Dwg接口设置】中将【CRC检查】的复选框里的选择去掉,如图4所示。


图4

    方法二:在AutoCAD中使用Recover.命令,修复打开的文件,再重新用CAXA电子图板打开。

问题3:将电子图板的图纸转换AutoCAD的图纸后,文字、尺寸和块都没法编辑了,怎么办?
    回答:在将电子图板文件保存为Dwg/Dxf格式文件时,系统默认将文字、尺寸、块保存为块的形式,只要在【Dwg输出设置】中选择【尺寸】、【文字】、【块】核选框,则相应部分被打散,这样就可以随意编辑了,如图5所示。


图5 打散实体选择

问题4:如何将大量CAXA电子图板和AutoCAD图纸进行相互转换?
    回答:使用CAXA的批量转换功能就可以实现。CAXA电子图板可将可将CAXA电子图板各版本的EXB文件批量转换为AutoCAD各版本的Dwg/Dxf文件,也可将AutoCAD各版本的Dwg/Dxf文件批量转换为EXB文件,并可设置转换的路径。操作如下:
    第一步,单击【文件】下拉菜单中的【Dwg/Dxf批转换器】命令,弹出“批转换器”对话框,可以看见转换方式有将Dwg/Dxf文件转换为EXB文件、将EXB文件转换为AutoCAD Dwg/Dxf文件两种。如图6所示


图6 批量转换器对话框

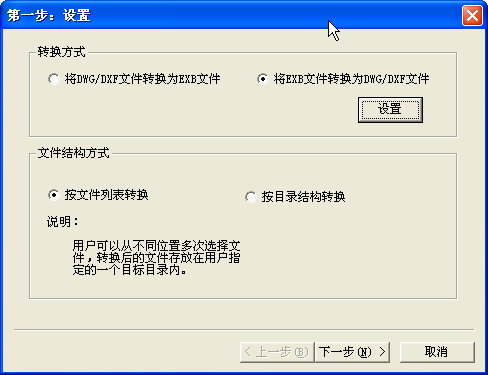

    第二步,如果是CAXA电子图板图纸转换为AutoCAD图纸,选择“EXB文件转换为AutoCAD Dwg/Dxf文件”,然后单击“设置”选择转换数据格式,如下图所示;如果是AutoCAD图纸图纸转换为CAXA电子图板,则选择“将DWG/DXF文件转换为EXB文件”,而不需要选择数据格式。如图7所示。


图7

    第三步,选择“文件结构方式”,有按文件列表转换和按目录结构转换两种方式。按文件列表转换指从不同位置多次选择文件,转换后的文件放在用户指定的一个目标目录内。按目录结构转换指按目录的形式进行数据的转换,将目录里符合要求的文件进行批量转换。这里选择“按文件列表转换”。
    第四步,选择需要转换的EXB或DWG图纸。先设定转换后文件存放的路径,然后点击“添加文件”或者“添加目录”,选择需要转换的文件,如图8所示:


图8 按列表转换

    如果将AutoCAD图纸转换为CAXA电子图板图纸,则还需指定形文件的位置,如图9所示:


图9 指定形文件的位置

    第五步:开始转换。点击“开始转换”就可以转换列表内的待转换文件。转换完成后软件会询问是否继续操作,可以根据需要进行判断是否继续,如图10所示。


图10 转换提示

    如果选择“按目录结构转换”就直接选择文件目录,将目录里符合要求的文件进行批量转换。如图11所示


图11 按目录转换

5:如何在读入Dwg/Dxf图纸时定义图纸线型?
    打开Dwg/Dxf文件时,如果文件中的线型存在多种颜色,用户可以根据线型的不同颜色制定相应的线宽,CAXA电子图板可以根据颜色打开并区分Dwf/Dxf图纸的线宽。同时,系统能够自动读入Dwg文件中插入的图片.具体设置方法如下:
    骤一:单击并选择“工具”菜单中的“选项”,在弹出“系统配置”对话框选择“Dwg接口设置”。如图12所示


图12 系统配置对话框

    步骤二:在“Dwg接口设置”对话框中的“线宽匹配方式”下拉列表中选择“颜色”,系统会弹出如图所示对话框。如图13所示


图13 颜色配置

    步骤三:在对话框中按照AutoCAD中的线型颜色,指定线型的宽度。您可以使用“系统线宽”下拉列表提供的线宽,也可以使用“自定义线宽”选项,指定线宽数值。如图14所示。


图14

    您可以将设置好的参数进行保存,下次打印时可以直接载入配置文件进行使用。具体保存和加载的操作如下:

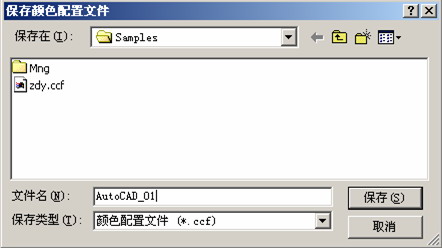

    单击“保存配置”按钮,在“保存颜色配置文件”对话框中,指定配置文件的名称和保存路径,保存配置文件。如图所15示。


图15 保存颜色配置文件

    单击“加载配置”按钮,在“打开颜色配置文件”对话框中,指定配置文件的名称和保存路径,打开配置文件。如图16所示


图16 打开颜色配置文件

-->
