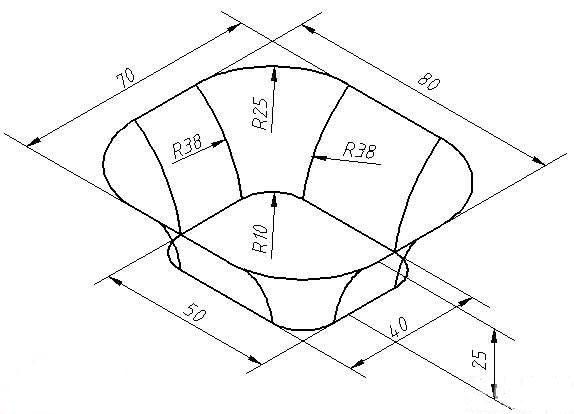

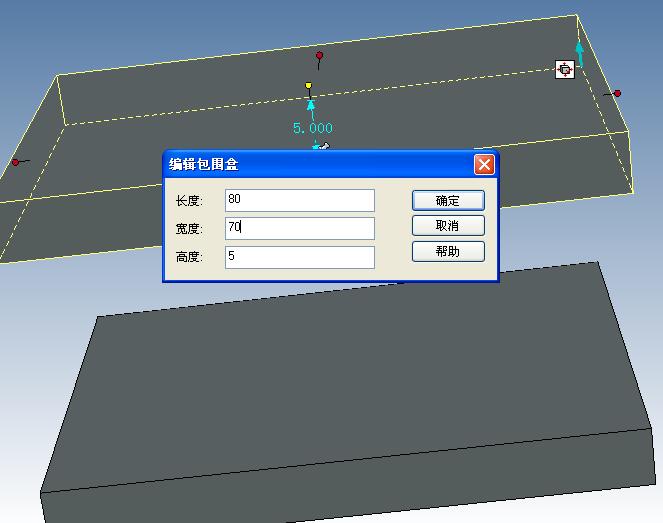

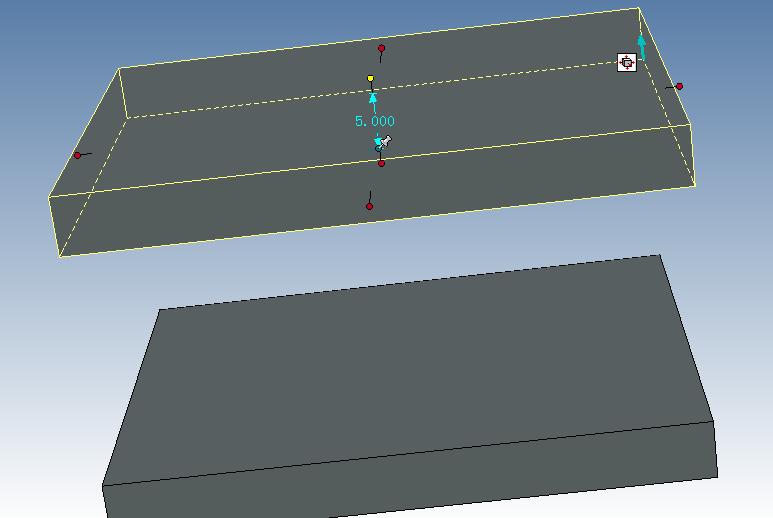

先拖一个长方体出来，按照图示修改尺寸，注意修改时先点上面的点，就是变黄的那个

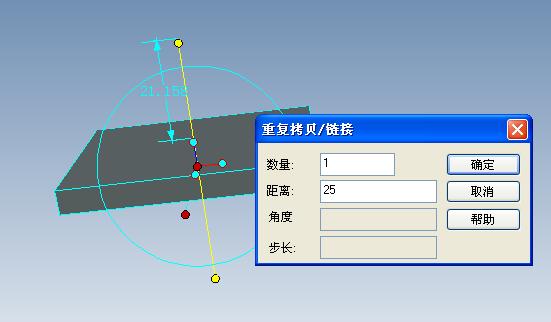

用三维球进行复制一个。方法是用右键向上拉那个黄点，在弹出的对话框进行图示编辑
这就是复制好的长方体，先点上面那个圆点（操作手柄），使其变黄

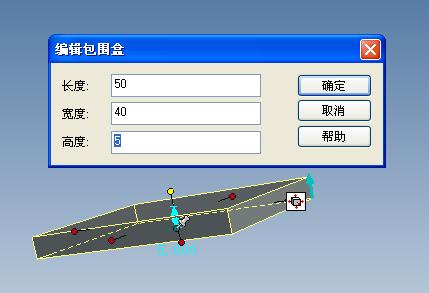

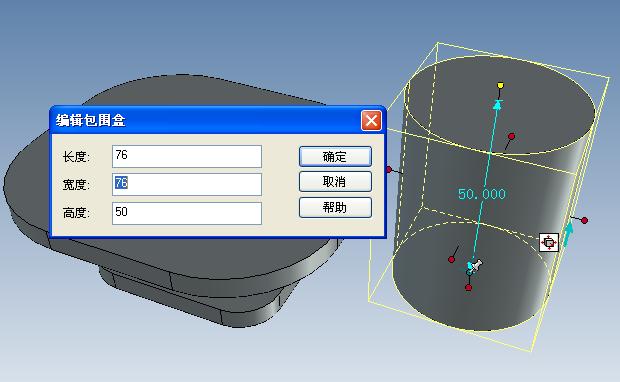

再点右键，选择 编辑包围盒。这样可以保证长度和宽度在高度方向上是两侧变化的。按照图示尺寸进行编辑

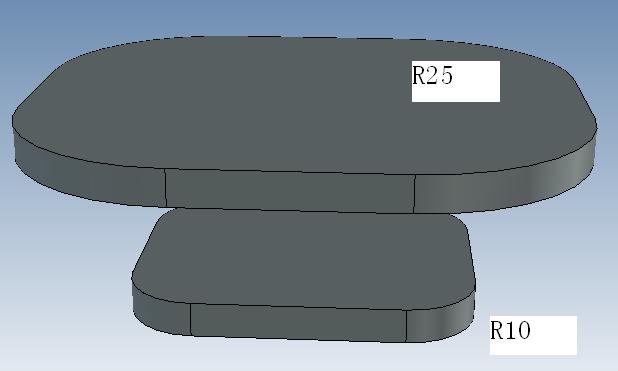

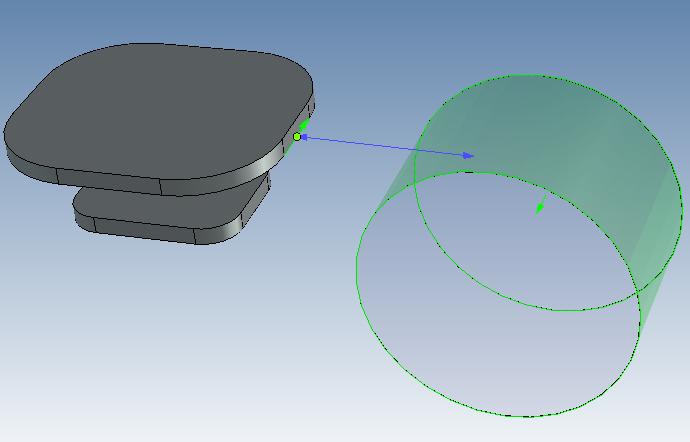

修改好后，对两个长方体的棱边倒圆角，尺寸按照图示
再拖一个圆柱体，尺寸按照图示修改

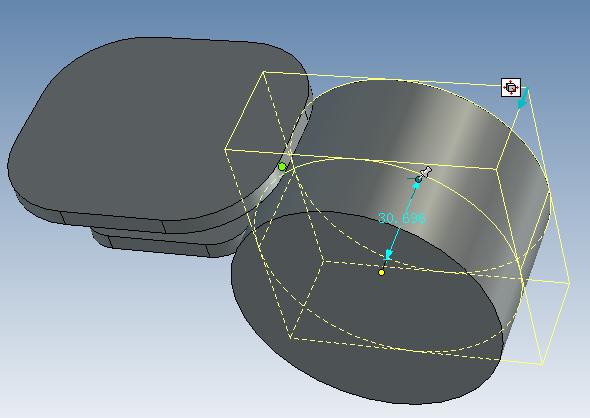

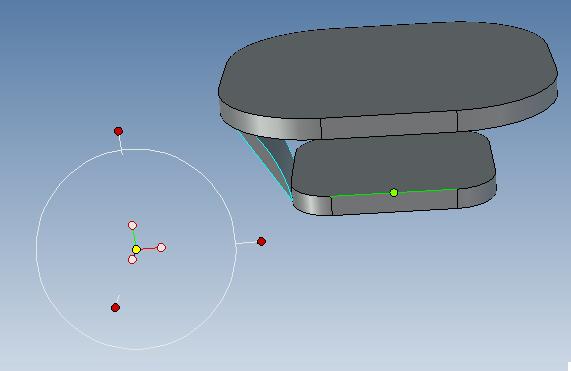

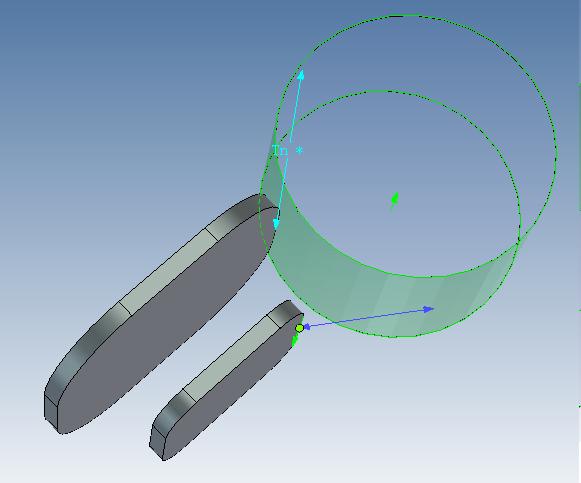

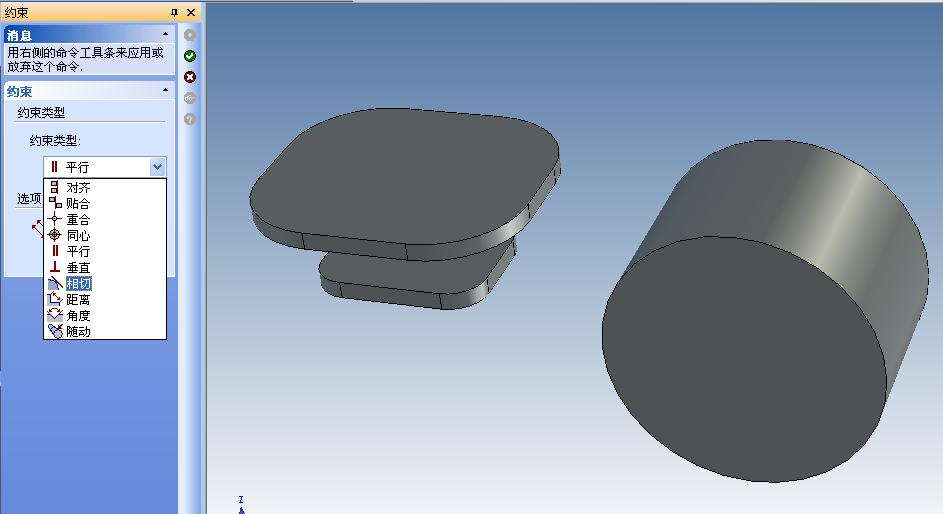

用三维球把圆柱体水平放置，再约束里面选择相切约束
先点圆柱体的外表面，再点上面长方体的下面的边。圆柱体就会移动过去。顺序别弄反了
相同的方法，让圆柱和下面的方形的下边相切

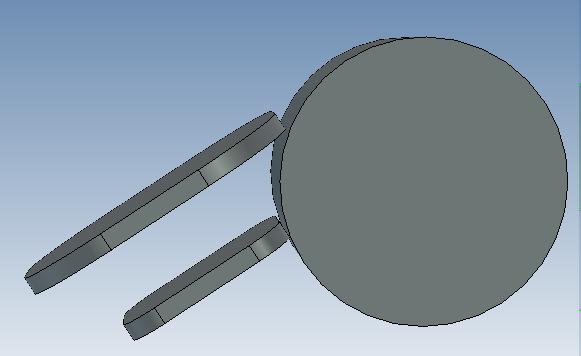

完成后的样子
选择圆柱，再点左边的圆点，变黄后，按住SHIFT键，用鼠标拖动到左边的圆角边缘
同样的方法对另外一边进行操作，完成后就是这样

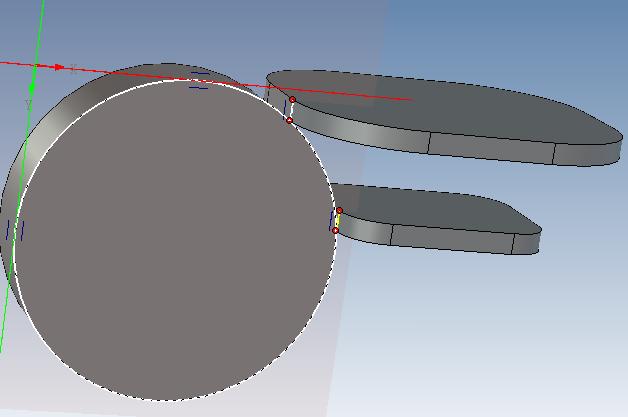

点两次圆柱体，选择 编辑草绘截面。再将两个方体的边投影一下

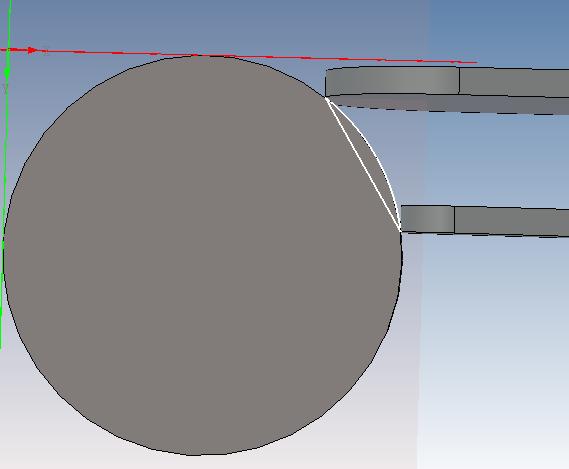

连接两个投影点，去掉多余的曲线和直线

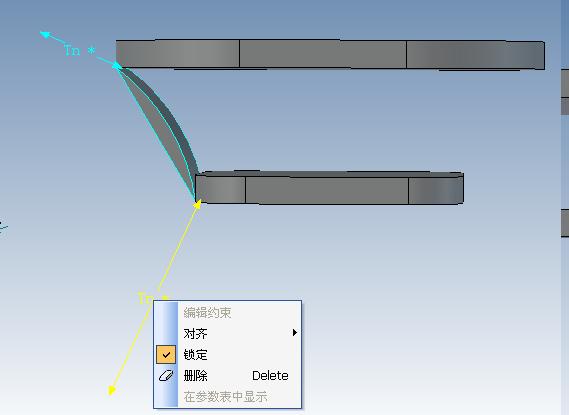

完成后就是这个样子。右键选择两个约束条件，删除

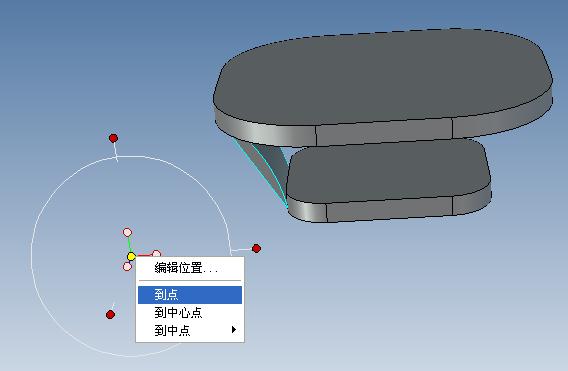

使用三维球复制这个零件。方法是点击三维球后，按空格键，三维球变白色。在三维球的正中心点右键，选择 到点
然后鼠标移动到图示中点处，点左键，再按下空格键，三维球变蓝色

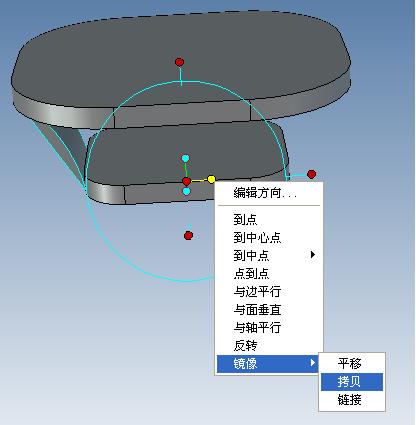

点击三维球内操作手柄的右侧，就是变黄的那个，右键，选择 镜像 拷贝
同样的方法，做旁边的两个零件，做成图示样子

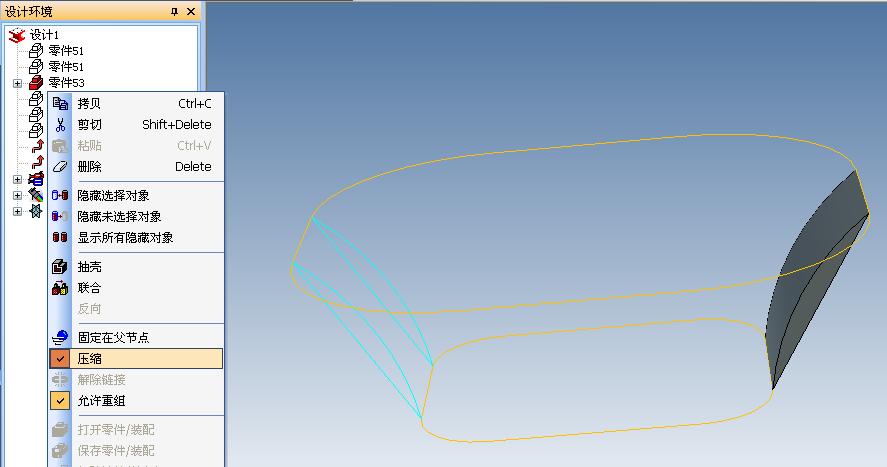

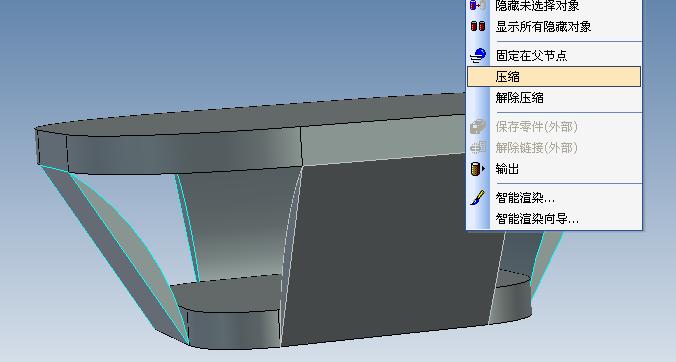

先按住SHIFT键，选择四个侧边零件，压缩掉

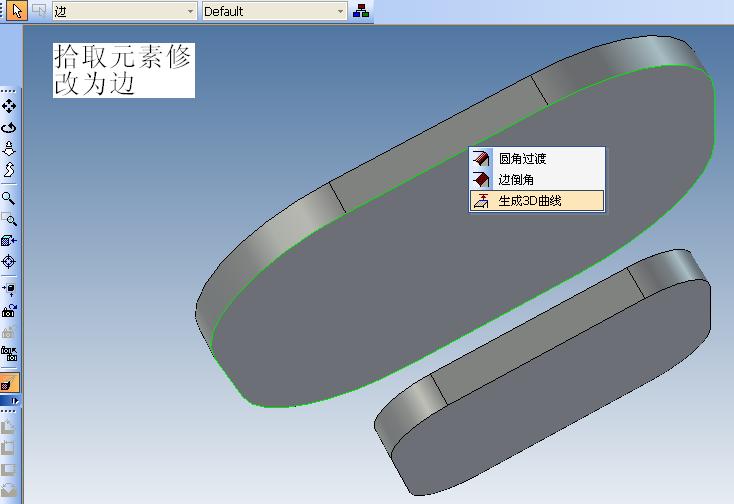

修改元素拾取为边，按住SHIFT键，选择方形的下表面的边，右键生产空间曲线
同样把下面的方形底边线拾取，生产空间曲线。将两个方形压缩掉（选择方形零件前表忘记把拾取元素恢复到任意），在设计树里面讲最开始压缩的四个零件解压缩

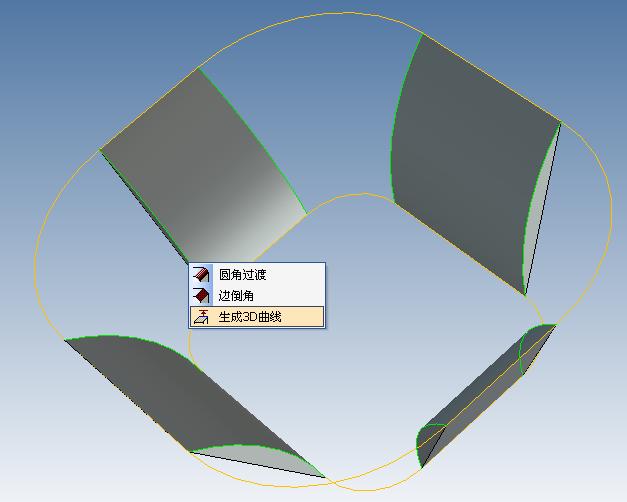

依次选择四个零件的边，生成空间曲线

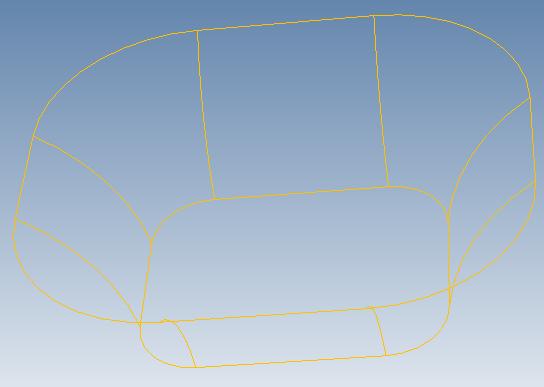

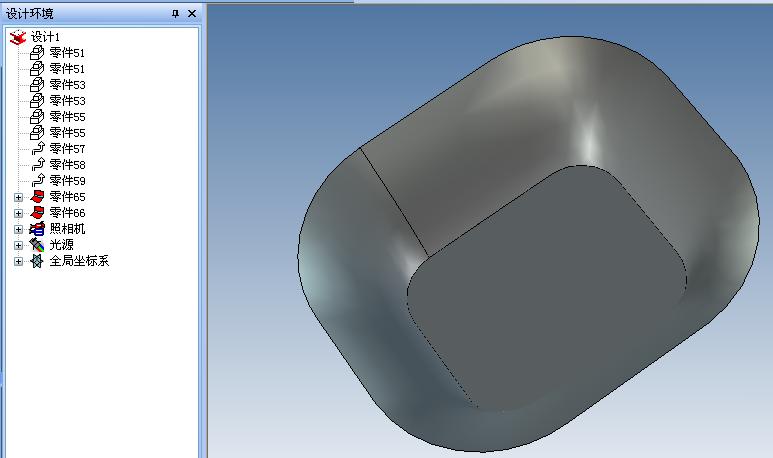

将四个零件压缩掉，成为图示曲线构件

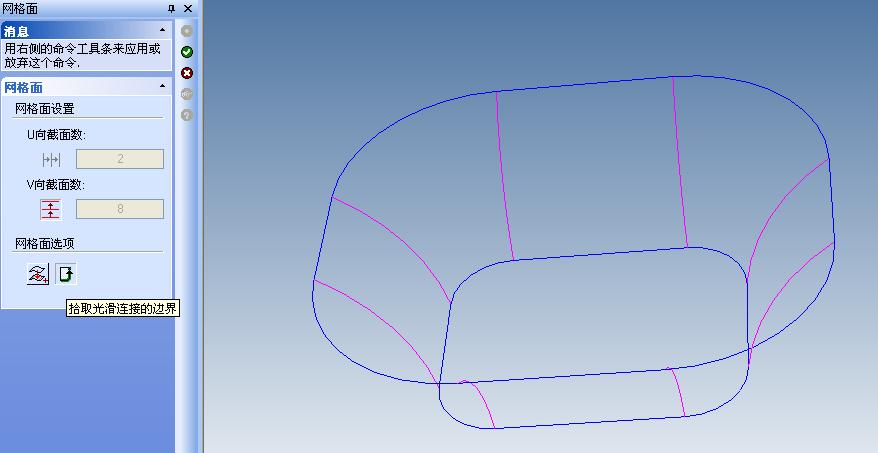

勇往各面生成曲面，U线选择上下两个圆边，拾取时点一下 拾取光滑连接的边界

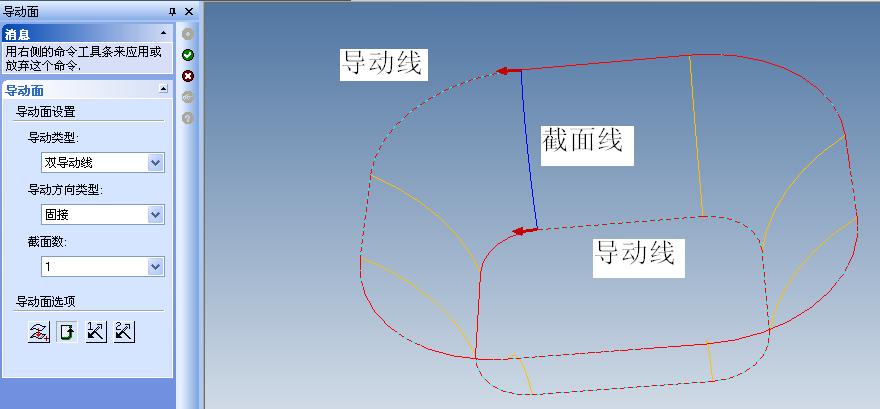

这个图像用导动面同样可以生成。按照图示进行选取
最下面的面可以用曲面补洞，依次选择一条封闭的曲线

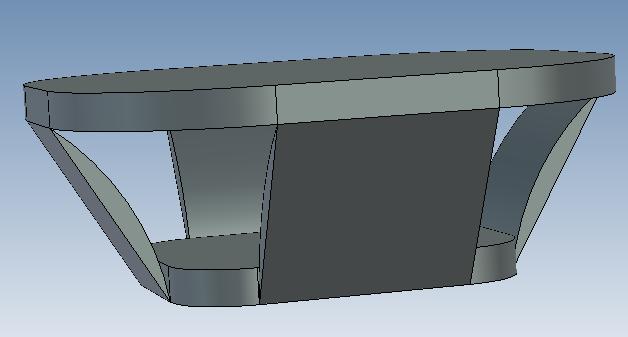

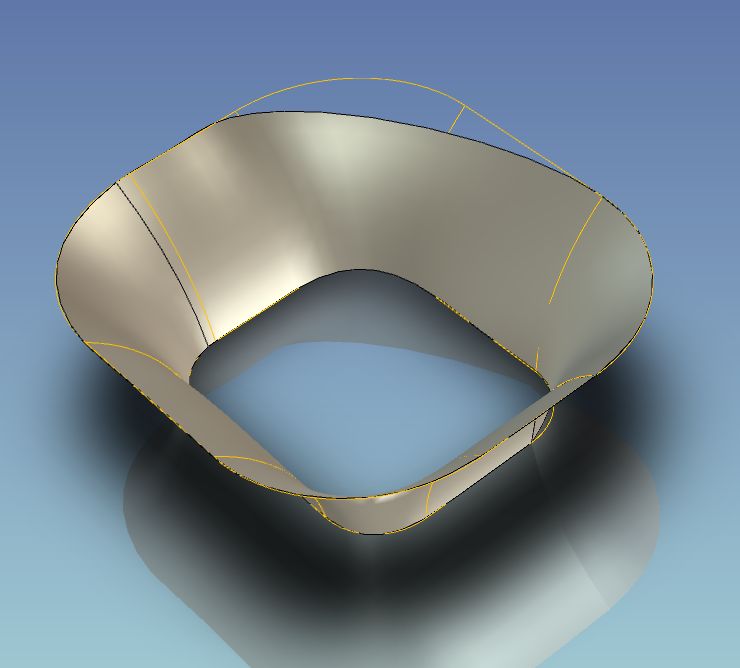

最后的完成零件
