【每天学一点】电子图板工艺版的三个环境

yxp

在工艺中存在三个环境的说法，这跟电子图板只有一个环境不同，下面介绍这三个环境的区别：
1.图形环境

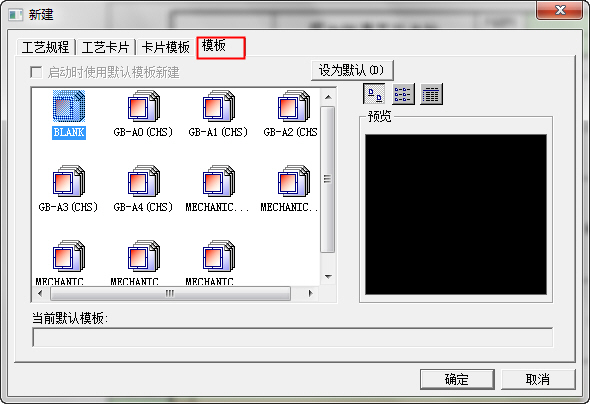

软件启动后通过【新建】对话框中的【模板】选项卡创建图形环境、或新建电子图板（*.exb）文件或打开电子图板文件都会自动进入图形环境。此界面为完整的电子图板环境。
这个环境大家都很熟悉，就是电子图板机械版的环境，是用来绘图的，用法和设置方法都跟电子图板机械版一摸一样。

jpg

yxp

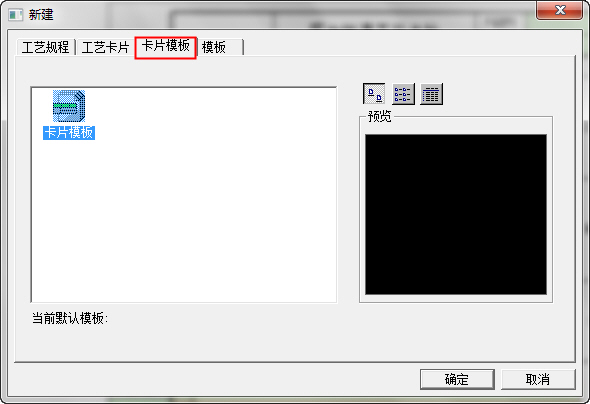

2.模板定义环境点击【文件】菜单中【新建】命令，弹出【新建】对话框，点击【卡片模板】，创建模板定制环境。

jpg

模板定义环境


在模板定义环境下，可实现以下几种主要功能：


Ø        绘制图形。操作界面与方式同电子图板完全相同，利用绘图、编辑、标准件库等多种工具，可绘制用户所需的各种二维图形。
Ø        打开、编辑现有的CAD格式文件（如DWG/DXF、EXB等）。
Ø        绘制工艺卡片表格。
Ø        定制工艺模板集与工艺卡片模板。
Ø        管理系统工艺模板集。

在界面菜单中会增加【模板定制】的标签。

yxp

3.工艺编写环境新建、打开工艺规程文件或工艺卡片文件后，软件自动切换到此环境。此界面也集成了电子图板的绘图功能。在此环境中，可实现如下主要功能：
Ø
编制、填写工艺规程文件或工艺卡片文件。利用定制好的模板，可建立各种类型的工艺文件。各卡片实现了所见即所得的填写方式。利用卡片树、知识库及【工艺】菜单下的各种工具可方便的实现工艺规程卡片的管理与填写。
Ø
管理或更新当前工艺规程文件的模板。
Ø
绘制工艺附图。利用集成的电子图板工具，可直接在卡片中绘制、编辑工艺附图。
Ø
工艺文件检索、卡片绘图输出等。

yxp

我们发现在三个环境中都可以进行绘图功能的，只是每个环境的侧重点不同。
