如何在实体上画刻度线？

sxlfr · 发表于 2010-11-30 09:32:00

画了一个标尺，不知道如何在上面画刻度线，知道朋友的指教一下。

legnairt · 发表于 2010-11-30 11:20:00

用分割实体表面的方法，将刻度线分割出来，然后对这个被分割出来的面进行填色，然后依次类推，做完一副刻度之后，将这些面做布尔加或者装配，然后再利用三维球做线性阵列，最后再与源标尺文件再做一次装配。。。

sxlfr · 发表于 2010-11-30 11:57:00

没有理解分割实体表面的方法，还是用拉伸特征做出刻度，附着到尺子上，这样做不太像吧。

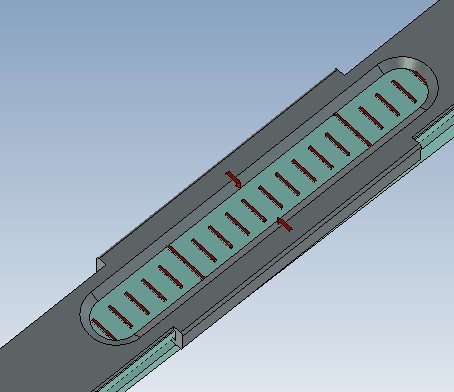

jpg

legnairt · 发表于 2010-11-30 12:02:00

分割实体表面是实体设计2011的一个功能

legnairt · 发表于 2010-11-30 12:03:00

这样做好像是一把“坏了”的游标卡尺。。。

sxlfr · 发表于 2010-11-30 14:41:00

哈哈，坏尺子？那么严重吗，只是这样不漂亮，不真实。
请问，实体设计2011的分割实体表面如何操作？能给个视频教程吗？

snowendless · 发表于 2010-12-1 09:56:00

分割实体表面可以把特定的形状从一个或者多个实体表面分离出来。楼主可以尝试用草图画出一个标尺的轮廓，然后投影分割上去。
PS：为什么不直接找个合适的贴图贴上去，这样既简单又好看。

a5404 · 发表于 2011-12-22 14:01:00

我是在尺面用拉伸除料做的.作图.设定除料深度0.01mm.完成后上色.
